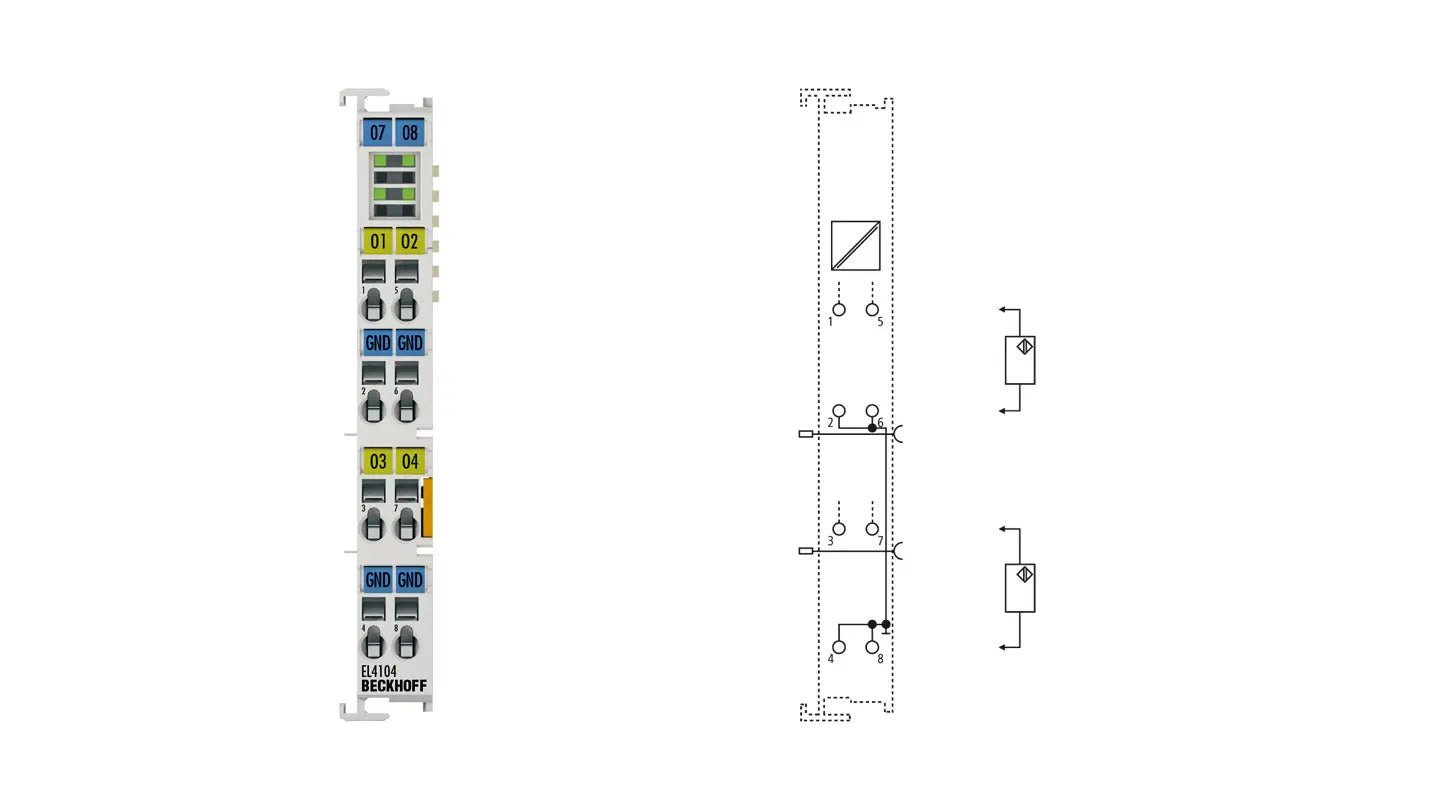

EL4104 | EtherCAT-Klemme, 4-Kanal-Analog-Ausgang, Spannung, 0…10 V, 16 Bit
Die analoge Ausgangsklemme EL4104 erzeugt Signale im Bereich von 0 bis 10 V. Die Spannung wird mit einer Auflösung von 16 Bit galvanisch getrennt zur Prozessebene transportiert. Die Ausgangskanäle der EtherCAT-Klemme besitzen ein gemeinsames Massepotenzial. Die EL4104 hat vier Kanäle. Der Signalzustand der EtherCAT-Klemme wird durch Leuchtdioden angezeigt.
| Technische Daten | EL4104 |
|---|---|
| Anzahl Ausgänge | 4 |
| Spannungsversorgung | über den E-Bus |
| Signalspannung | 0…10 V |
| Distributed Clocks | ja |
| Genauigkeit Distributed Clocks | << 1 µs |
| Bürde | > 5 kΩ (kurzschlussfest) |
| Auflösung | 16 Bit (inkl. Vorzeichen) |
| Ausgabefehler | < 0,1 % (bezogen auf den Endwert) |
| Potenzialtrennung | 500 V (E-Bus/Signalspannung) |
| Ausgaberate | max. 4 kSps |
| Stromaufnahme Powerkontakte | – |
| Stromaufnahme E-Bus | 190 mA typ. |
| Breite im Prozessabbild | 4 x 16-Bit-AO-Output |
| Besondere Eigenschaften | Watchdog parametrierbar und Anwenderabgleich aktivierbar |
| Gewicht | ca. 65 g |
| Betriebstemperatur | -25…+60 °C |
| Lagertemperatur | -40…+85 °C |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Relative Feuchte | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| Schutzart/Einbaulage | IP20/beliebig |
| Steckbare Verdrahtung | bei allen ESxxxx-Klemmen |
| Zulassungen/Kennzeichnungen | CE, CCC, UL, ATEX, IECEx |
| Ex-Kennzeichnung | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
