Beckhoff - EL6002
Beckhoff - EL6002
Regular price
€262,39 EUR
Regular price
Sale price
€262,39 EUR

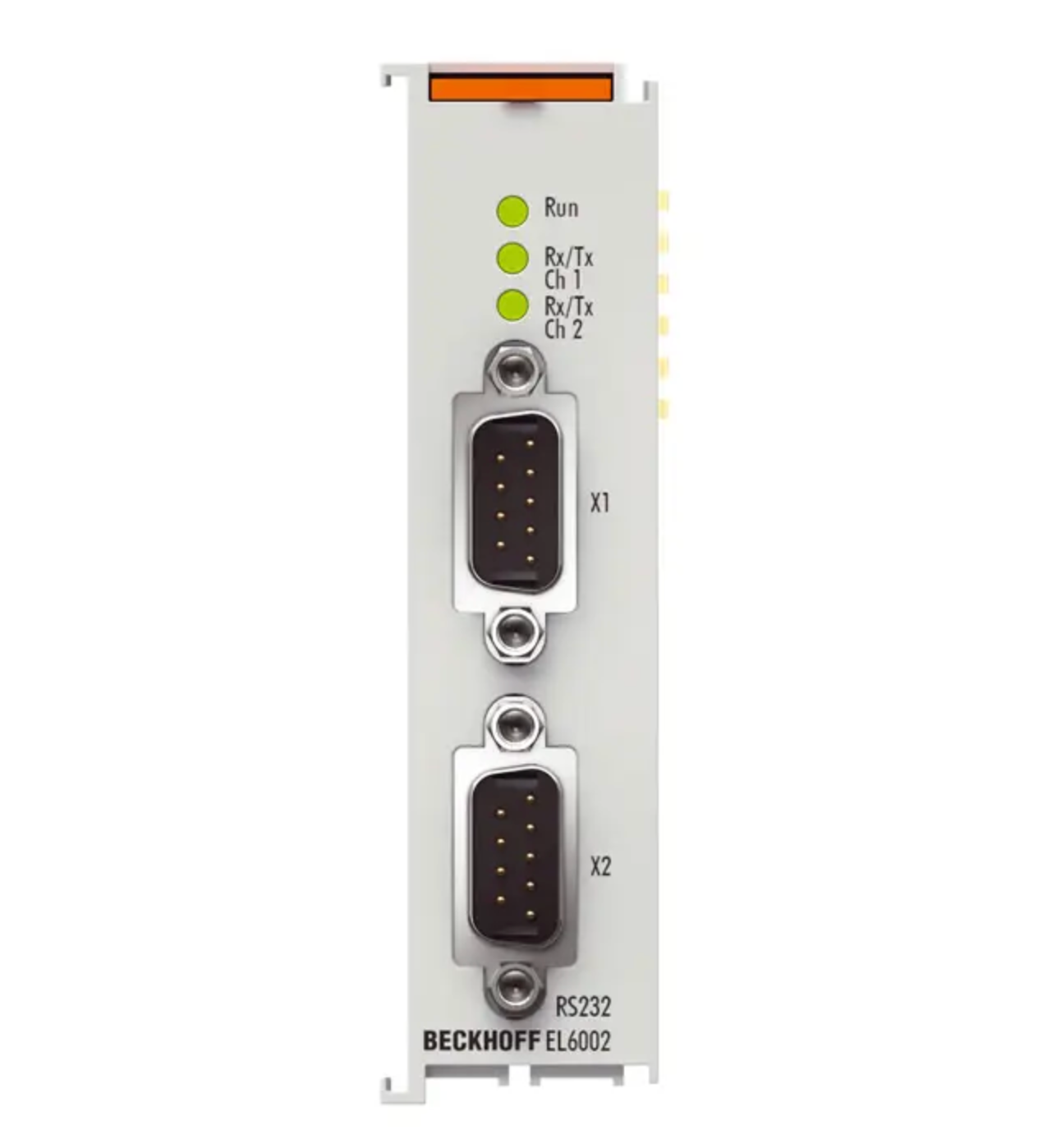

EL6002 | EtherCAT-Klemme, 2-Kanal-Kommunikations-Interface, seriell, RS232, D-Sub
Die serielle Schnittstelle EL6002 ermöglicht den Anschluss von Geräten mit zwei RS232-Schnittstellen. Die an die EtherCAT-Klemme EL6002 angeschlossenen Geräte kommunizieren über den Koppler mit dem Automatisierungsgerät. Der aktive Kommunikationskanal arbeitet unabhängig vom überlagerten EtherCAT-System im Vollduplexbetrieb mit 300 Baud bis zu 115,2 kBaud. Die RS232-Schnittstellen garantieren hohe Störsicherheit durch galvanisch getrennte Signale.
In Verbindung mit dem TwinCAT Virtual Serial COM Driver kann die EL6002 als normale Windows-COM-Schnittstelle genutzt werden.
| Technische Daten | EL6002 |
|---|---|
| Anschlusstechnik | D-Sub, 9-polig |
| Übertragungskanäle | 2 |
| Übertragungsraten | 300…115.200 Baud; Default: 9600 Baud, 8 Datenbits, kein Parity- und ein Stopp-Bit |
| Schnittstellen | 2 x RS232 |
| Leitungsimpedanz | – |
| Leitungslänge | max. 15 m |
| Bereitstellung externe Versorgung |
– |
| Spannungsversorgung | über den E-Bus |
| Distributed Clocks | – |
| Potenzialtrennung | 500 V (E-Bus/Signalspannung) |
| Datenpuffer | 864-Byte-Empfangspuffer, 128-Byte-Sendepuffer |
| Konfiguration | keine Adresseinstellung, Konfiguration über die Steuerung |
| Stromaufnahme Powerkontakte | – |
| Stromaufnahme E-Bus | 170 mA typ. |
| Besondere Eigenschaften | – |
| Gewicht | ca. 55 g |
| Betriebstemperatur | -25…+60 °C |
| Lagertemperatur | -40…+85 °C |
| Relative Feuchte | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage | IP20/beliebig |
| Zulassungen/Kennzeichnungen | CE, CCC, UL, ATEX, IECEx |
| Ex-Kennzeichnung | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
