Beckhoff - EL6631-0010
Beckhoff - EL6631-0010
Couldn't load pickup availability
55 in stock

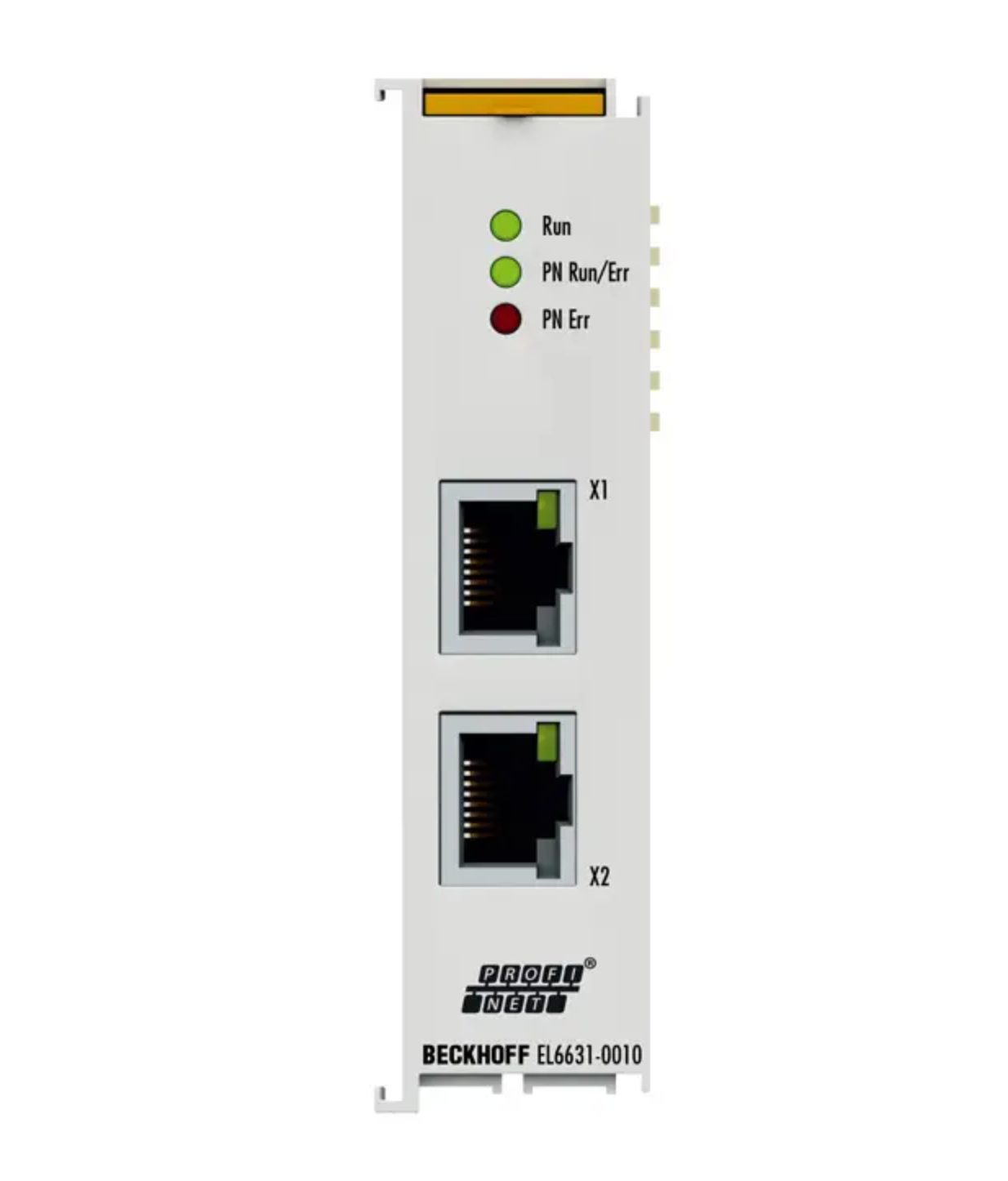

EL6631-0010 | EtherCAT-Klemme, 2-Port-Kommunikations-Interface, PROFINET RT, Device
Die PROFINET-RT-Controller-(Master)-Klemme EL6631 unterstützt die komplette Real-Time-Funktionalität (RT) sowie umfangreiche Diagnosemöglichkeiten. Es werden alle Dienste nach Conformance Class B unterstützt. An der EL6631 können bis zu 15 PROFINET-RT-Devices projektiert werden.
Die PROFINET-RT-Device-(Slave)-Klemme EL6631-0010 ermöglicht den einfachen Datenaustausch zwischen EtherCAT und PROFINET RT. Sie ist ein Teilnehmer im EtherCAT-Strang, der aus bis zu 65.535 Teilnehmern bestehen kann. Die EL6631-0010 enthält einen 3-Port-Switch. Zwei Ports sind extern auf RJ45-Buchsen geführt. Damit können die I/O-Stationen als Linientopologie aufgebaut werden, wodurch der Verdrahtungsaufwand vereinfacht wird. Die maximale Entfernung zwischen zwei Teilnehmern beträgt 100 m.
Zur Netzwerkdiagnose können Protokolle wie LLDP oder SNMP genutzt werden.
| Technische Daten | EL6631-0010 |
|---|---|
| Technik | PROFINET RT |
| Anzahl Ports/Kanäle | 2 (geswitcht) |
| Feldbus | PROFINET RT Device |
| Max. Prozessdatengröße | 1 kByte In-/1 kByte Output-Daten |
| Ethernet-Interface | 100BASE-TX-Ethernet mit 2 x RJ45 |
| Leitungslänge | bis 100 m Twisted-Pair |
| Hardwarediagnose | Status-LEDs |
| Spannungsversorgung | über den E-Bus |
| Potenzialtrennung | 500 V (E-Bus/Ethernet) |
| Protokoll | RT |
| Konfiguration | über den EtherCAT-Master |
| Stromaufnahme E-Bus | 400 mA typ. |
| Besondere Eigenschaften | LLDP, SNMP, Konformitätsklasse B, max. 15 RT-Teilnehmer, min. 1-ms-RT-Zyklus |
| Gewicht | ca. 75 g |
| Betriebstemperatur | 0…55 °C |
| Lagertemperatur | -25…+85 °C |
| Relative Feuchte | 95 % ohne Betauung |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage | IP20/siehe Dokumentation |
| Zulassungen/Kennzeichnungen | CE, CCC, UL, ATEX, IECEx |
| Ex-Kennzeichnung | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
