EP2328-0002 | EtherCAT Box, 4-Kanal-Digital-Eingang + 4-Kanal-Digital-Ausgang, 24 V DC, 3 ms, 2 A, M12

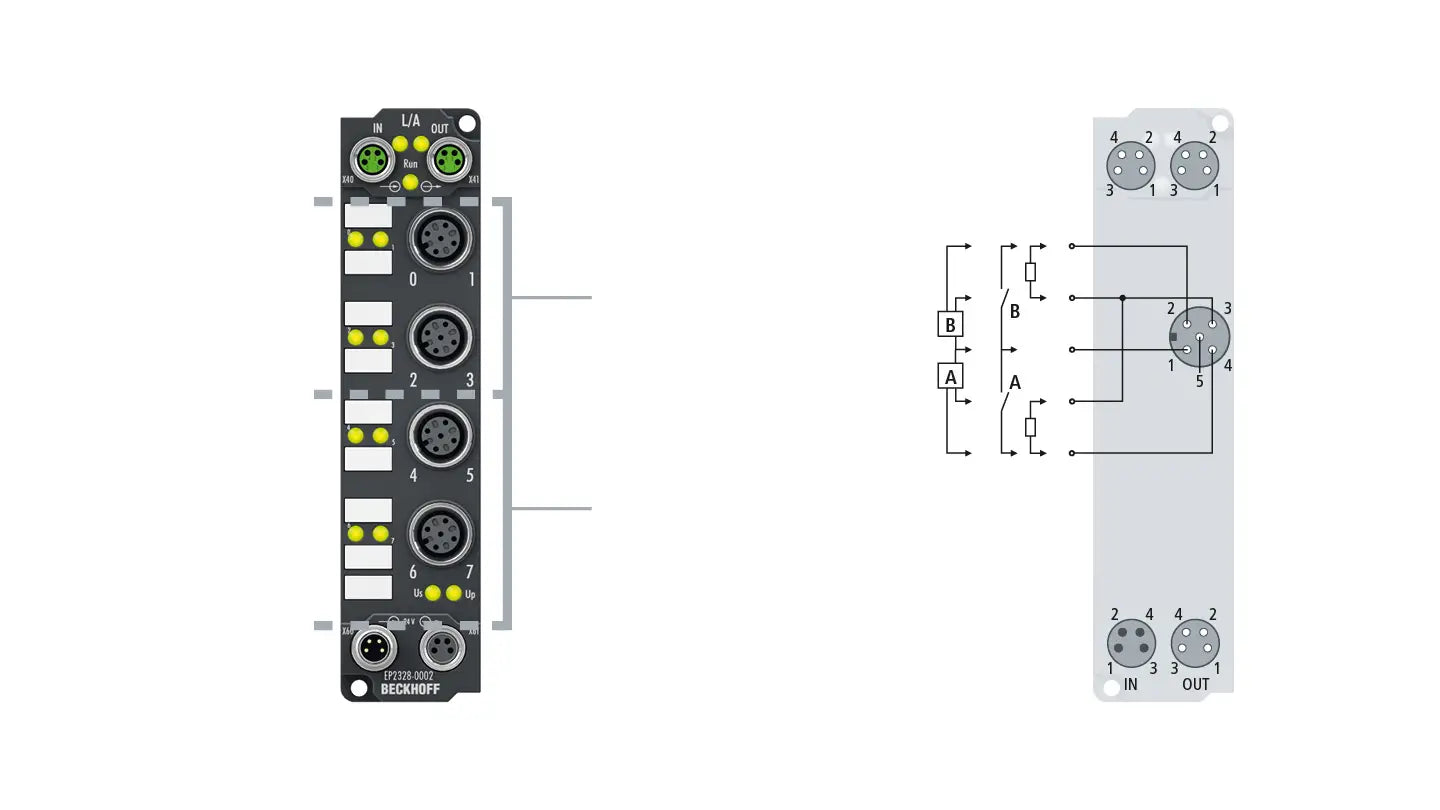

Die EtherCAT Box EP2328-0002 kombiniert vier digitale Eingänge (zwei M12-Buchsen oben) und vier digitale Ausgänge (zwei M12-Buchsen unten) auf einem Gerät. Die Eingänge haben einen Filter von 3,0 ms. Die Ausgänge verarbeiten Lastströme bis 2,0 A, sind kurzschlussfest und verpolungsgeschützt. Der Signalzustand wird über Leuchtdioden angezeigt, der Signalanschluss erfolgt über schraubbare M12-Steckverbinder. Je M12-Buchse sind zwei Kanäle verfügbar. Der Summenstrom aller Ausgänge ist auf 4 A begrenzt.
Die Versorgung der angeschlossenen Sensoren erfolgt über einen internen, kurzschlussfesten Treiberbaustein mit insgesamt 0,5 A für alle Sensoren. Die Ausgänge werden über UP versorgt. Alle Ausgänge sind kurzschlussfest und verpolungsgeschützt.
| Technische Daten | EP2328-0002 |
|---|---|
| Protokoll | EtherCAT |
| Businterface | 2 x M8-Buchse, 4-polig, A-kodiert, geschirmt |
| Spezifikation | EN 61131-2, Typ 1/3 |
| Anzahl Kanäle | 4 Eingänge + 4 Ausgänge |
| Anschluss Ein-/Ausgänge | M12-Buchse, 5-polig, A-kodiert |
| Eingangsfilter | 3,0 ms |
| Signalspannung „0“ | -3…+5 V |
| Signalspannung „1“ | 11…30 V, 6 mA Eingangsstrom (EN 61131-2, Typ 3) |
| Sensorversorgung | aus Steuerspannung, max. 0,5 A, gesamt kurzschlussfest |
| Lastart | ohmsch, induktiv, Lampenlast |
| Nennlastspannung | 24 V DC (-15 %/+20 %) |
| Ausgangsstrom max. | 2 A je Kanal, einzeln kurzschlussfest, ∑ 4 A |
| Schaltzeiten | TON: 200 µs typ., TOFF: 200 µs typ. |
| Kurzschlussstrom | 15 A typ. |
| Distributed Clocks | – |
| Stromaufn. Lastspannung | 20 mA typ. |
| Stromaufnahme aus US | 120 mA typ. |
| Anschluss Spannungsversorg. | Einspeisung: 1 x M8-Stecker, 4-polig, A-kodiert; Weiterleitung: 1 x M8-Buchse, 4-polig, A-kodiert |
| Potenzialtrennung | 500 V |
| Gewicht | ca. 165 g |
| Betriebstemperatur | -25…+60 °C |
| Lagertemperatur | -40…+85 °C |
| Schwingungs-/Schockfestigkeit | gemäß EN 60068-2-6/EN 60068-2-27 |
| EMV-Festigkeit/-Aussendung | gemäß EN 61000-6-2/EN 61000-6-4 |
| Schutzart/Einbaulage | IP65/66/67 (gemäß EN 60529)/beliebig |
| Zulassungen/Kennzeichnungen | CE, UL, ATEX, IECEx |
| Ex-Kennzeichnung | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
