Schneider Electric - ABLS1A24200
Schneider Electric - ABLS1A24200
Regular price
€207,13 EUR
Regular price
Sale price
€207,13 EUR

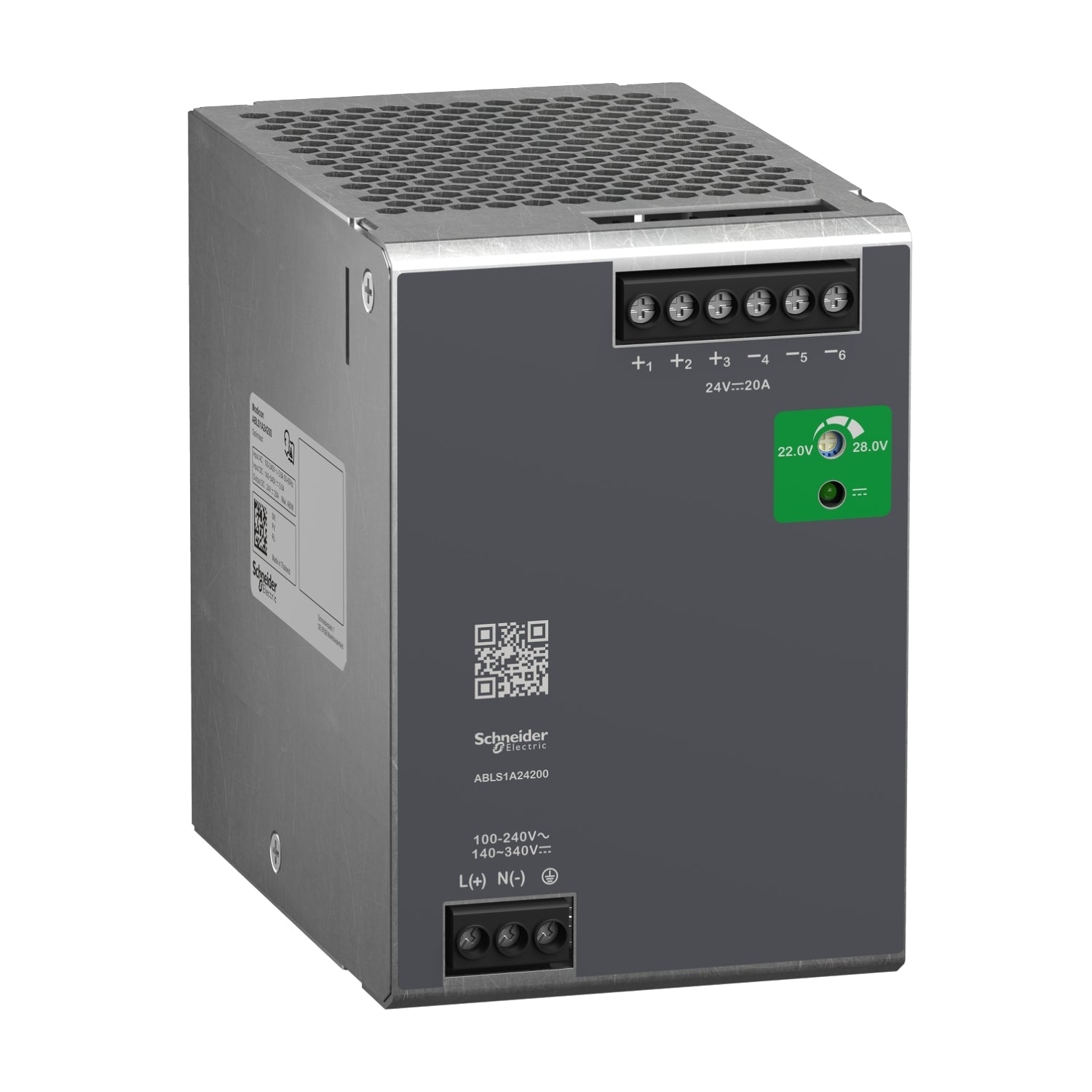

Spannungsversorgung, Modicon ABLS, Optimum, getaktet, 1-phasig, 100-240V AC, 24V DC, 20A, 480W
Die getakteten Spannungsversorgungen der Baureihe Modicon ABLS Optimum eignen sich ideal für die meisten Anwendungen in der Industrie sowie in Gewerbe- und Wohngebäuden. Die Produktfamilie ABLS besticht durch seine kompakte Bauweise und umfasst dabei Netzteile mit Ausgangsspannungen von 12V DC, 24V DC oder 48V DC. Diese 1-phasige Spannungsversorgung mit einer Nennleistung von 480W verfügt über eine Eingangsspannung von 100-240V AC und eine Ausgangsspannung von 24V DC/20A. Dier Eingang befindet sich dabei unten am Gerät und die Ausgänge oben. Die Montage des dunkelgrauen Kunststoffgehäuses erfolgt per Aufrastung auf einer Hutschiene. Durch einen QR-Code auf dem Gerät ist der Zugang zu weiteren Dokuementationen möglich. Aufgrund der Vielzahl von vorhandenen Produktstandards und Zertifizierungen geeignet für den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
| Baureihe | Modicon-Netzteil |
|---|---|
| Produkt- oder Komponententyp | Netzteil |
| Typ der Stromversorgung | Geregelter Schaltbetrieb |
| Varianten-Option | Optimized |
| Gehäusematerial | Aluminium |
| Nominale Eingangsspannung | 100 - 240 V AC 1-phasige Versorgung 100 - 240 V AC Phase zu Phase 140...340 V Gleichstrom |
| Bemessungsleistung in W | 480 W |
| Ausgangsspannung | 24 V DC |
| Stromversorgungs-Ausgangsstrom | 20 A |
| Eingangsspannungsgrenzen | 85 - 264 V AC without temperature derating 120...375 V DC without temperature derating |
|---|---|
| Nominale Netzfrequenz | 50…60 Hz |
| Kompatibilität mit Netzsystemen | TN TT IT |
| Max. Leckstrom | 1 mA 240 V AC |
| Eingangsschutztyp | Integrierte Sicherung (nicht austauschbar) 10 A Externer Schutz (empfohlen) 20 A Kurve C Externer Schutz (empfohlen) 16 A Kurve B Externer Schutz (empfohlen) 13 A Kurve C |
| Einschaltstrom | 45,0 A bei 115 V 90,0 A bei 230 V |
| Leistungsfaktor | 0,95 bei 115 V AC 0,95 bei 230 V AC |
| Wirkungsgrad | 85 % bei 115 V AC 88 % bei 230 V AC |
| Einstellung der Ausgangsspannung | 22...28 V |
| Verlustleistung in W | 60 W |
| Stromaufnahme | < 5.4 A 115 V AC < 2.7 A 230 V AC < 5 A 140 V DC |
| Einschaltzeit | < 1.5 s |
| Haltezeit | > 20 ms 115 V AC > 20 ms 230 V AC |
| Anlauf mit kapazitiven Lasten | 8000 µF |
| Restwelligkeit | < 120 mV |
| [MTBF] Zeit bis zum Ausfall | 700000 h bei 25 °C, Volllast entspricht SR 332 |
| Ausgangsschutztyp | Gegen Überlast und Kurzschluss, protection technology: automatische Rückstellung Gegen Überhitzung, protection technology: manuelle Rückstellung Gegen Überspannung, protection technology: manuelle Rückstellung |
| Anschlüsse - Klemmen | Schraubverbindung: 0,75 - 4 mm², (AWG 20 - AWG 12) ohne Aderendhülse für Ausgang Schraubverbindung: 0,75 - 4 mm², (AWG 20 - AWG 14) mit Aderendhülse für Ausgang Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) ohne Aderendhülse für Eingang Schraubverbindung: 0,75 - 4 mm², (AWG 18 - AWG 12) mit Aderendhülse für Eingang |
| Netz- und Lastregelung | < 0.5 % bei 0 to 100 % load bei 25 °C < 1 % bei full voltage range in line bei 25 °C |
| LED-Statusanzeige | 1 LED (grün) Ausgangsspannung |
| Tiefe | 128,5 mm |
| Höhe | 123,6 mm |
| Breite | 85,5 mm |
| Produktgewicht | 1,25 kg |
| Ausgangskopplung | Parallel Seriell |
| Montagehalterung | Top Hat Typ TH35-15 Schiene entspricht IEC 60715 Top Hat Typ TH35-7.5 Schiene entspricht IEC 60715 Doppelprofil-DIN Schiene |
| Versorgung | SELV entspricht IEC 60950-1 SELV entspricht IEC 60204-1 SELV entspricht IEC 60364-4-41 |
| Durchschlagfestigkeit | 3000 V AC mit Eingang zum Ausgang |
| Lebensdauer | 10 Jahr(e) |
| Überspannungskategorie | II |
| Normen | IEC 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 IEC 61000-6-4 IEC 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 Nr. 62368-1 CSA C22.2 Nr. 61010-1 CSA C22.2 Nr. 61010-2-201 EN/IEC 62368-1 |
|---|---|
| Produktzertifizierungen | CE CUL-gelistet CUL-anerkannt RCM CB-Regelung EAC KC |
| Betriebshöhe | < 5.000 m |
| Stoßfestigkeit | 150 m/s² für 11 ms |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur bei Betrieb | -20…40 °C ohne Leistungsminderung Montageposition A 115 V AC -20…50 °C ohne Leistungsminderung Montageposition A 230 V AC 40…70 °C with current derating of 1.67 % per °C Montageposition A 115 V AC 50…70 °C with current derating of 2.5 % per °C Montageposition A 230 V AC |
| Schutzklasse für Stromschläge | Klasse I |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit | 3 mm (f= 2…9 Hz) entspricht IEC 60068-2-6 10 m/s² (f= 9…200 Hz) entspricht IEC 60068-2-6 |
| Elektromagnetische Störfestigkeit | Störfestigkeit gegen elektrostatische Entladung - Teststufe: 8 kV (Kontaktentladung) entspricht IEC 61000-4-2 Störfestigkeit gegen elektrostatische Entladung - Teststufe: 15 kV (Luftaustritt) entspricht IEC 61000-4-2 Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 15 V/m (80 MHz - 2 GHz) entspricht IEC 61000-4-3 Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 5 V/m (2 - 2,7 GHz) entspricht IEC 61000-4-3 Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 5 V/m (2,7 - 6 GHz) entspricht IEC 61000-4-3 Störfestigkeit gegen schnelle Transienten - Teststufe: 4 kV (an Eingang-Ausgang) entspricht IEC 61000-4-4 Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 4 kV (zwischen Netzanschluss und Erde) entspricht IEC 61000-4-5 Prüfung der Störfestigkeit gegen Überspannungen - Teststufe: 3 kV (zwischen Phasen) entspricht IEC 61000-4-5 Störfestigkeit gegenüber leitungsgebundenen HF-Störungen - Teststufe: 15 V (0,15 - 80 MHz) entspricht IEC 61000-4-6 Störfestigkeit gegen Magnetfelder - Teststufe: 30 A/m (50 - 60 Hz) entspricht IEC 61000-4-8 Störfestigkeit gegen Spannungseinbrüche entspricht IEC 61000-4-11 Störfeldemission entspricht EN 55016-2-3 Grenzwerte für Oberschwingungs-Stromemissionen entspricht IEC 61000-3-2 entspricht EN 55016-1-2 entspricht EN 55016-2-1 |
| Elektromagnetische Aussendung | Leitungsgebundene Emissionen entspricht IEC 61000-6-3 Strahlungsemissionen entspricht IEC 61000-6-4 |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 9,5 cm |
| VPE 1 Breite | 17,5 cm |
| VPE 1 Länge | 18,0 cm |
| VPE 1 Gewicht | 1,419 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 7 |
| VPE 2 Höhe | 30 cm |
| VPE 2 Breite | 30 cm |
| VPE 2 Länge | 40 cm |
| VPE 2 Gewicht | 10,517 kg |
| Gewährleistung | 18 Monate |
|---|
