Schneider Electric - ATV320D18N4C
Schneider Electric - ATV320D18N4C

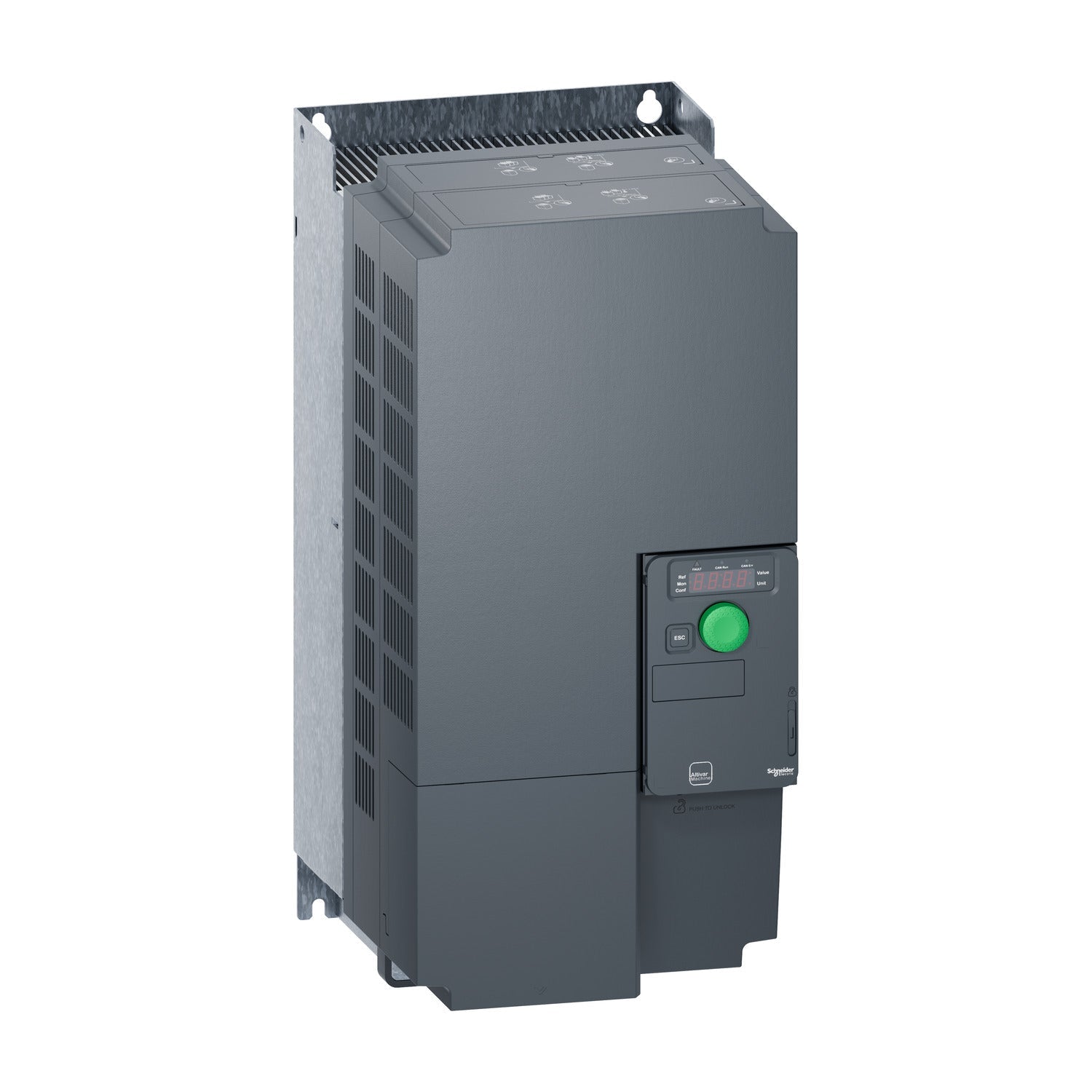

Frequenzumrichter Altivar Machine ATV320, 18,5 kW, 400 V, 3 Phasen, kompakt
Die Produktreihe Altivar Machine ATV320 ist ein Angebot an drehzahlvariablen Antrieben, das für Erstausrüster (OEMs) entwickelt wurde. Sein kompakter Formfaktor ermöglicht die vertikale Anreihung mehrerer Antriebe in Maschinen. Er arbeitet mit einer Nennleistung von bis zu 22 kW und einer Nennspannung von 380 V bis 500 V AC. Seine robuste Bauweise mit beschichteten Leiterplatten der Klasse 3C3 nach IEC 60721-3-3 ermöglicht eine höhere Maschinenverfügbarkeit unter rauen Umgebungsbedingungen. Wie zum Beispiel bei Umgebungstemperaturen von bis zu 60°C, ohne dass eine zusätzliche Kühlung erforderlich ist. Er verfügt über Funktionen, die für die gängigsten Anwendungen geeignet sind, einschließlich Drehmoment- und Drehzahlgenauigkeit bei sehr niedrigen Drehzahlen und hohe dynamische Leistung mit Flussvektorregelung ohne Sensor. Es ermöglicht auch die Parallelschaltung von Motoren und speziellen Antrieben unter Verwendung des Spannungs-/Frequenzverhältnisses. Altivar Machine ATV320 deckt einfache und fortgeschrittene Anwendungsanforderungen in den Bereichen Verpackung, Materialhandhabung, Textil, Materialbearbeitung, Pumpen, Lüfter und Hebevorgänge ab. Entspricht IEC, UL, TUV, KC und anderen internationalen Normen. Montagezubehör und externe Optionen (Bremswiderstände, Netzdrosseln, Motordrosseln, zusätzliche EMV-Filter) sind für Altivar Machine ATV320 Umrichter erhältlich. Das verfügbare Zubehör und die Optionen hängen von der Umrichterleistung ab. ATV320 ist für die Montage in vertikaler Position auf einem Paneel vorgesehen. Er ist vollständig in die EcoStruxure-Maschine von Schneider Electric über DTM integriert. ATV320-Antriebe können direkt in der SoMachine- und SoMove-Software mit Hilfe desselben Software-Bausteins (DTM) konfiguriert, gesteuert und diagnostiziert werden. Er ist umweltfreundlich und erfüllt unter anderem Richtlinien wie RoHS, REACH, WEEE zum Umweltschutz.
| Baureihe | Altivar Machine ATV320 |
|---|---|
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Komplexe Maschinen |
| Variante | Standardversion |
| Gehäusetyp | Kompakt |
| Montagemodus | Aufputzmontage |
| Kommunikationsprotokoll | Modbus, seriell |
| Optionskarte | Kommunikationsmodul, CANopen Kommunikationsmodul, Profibus DP V1 Kommunikationsmodul, Profinet Kommunikationsmodul, Ethernet Powerlink Kommunikationsmodul, EtherNet/IP Kommunikationsmodul, DeviceNet |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 500 V -15 - +10 % |
| Motorleistung (kW) | 18,5 kW für Schwerlastbetrieb |
| Schutzart (IP) | IP20 |
| Anzahl digitale Eingänge | 7 |
|---|---|
| Diskreter Eingangstyp | STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm DI1...DI6 Logikeingänge, 24 V DC (30 V) DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V) |
| Diskrete Eingangslogik | Positive Logik (Quelle) Negative Logik (Senke) |
| Anzahl diskrete Ausgänge | 3 |
| Diskreter Ausgangstyp | Open Collector DQ+ 0…1 kHz 30 V DC 100 mA Open Collector DQ- 0…1 kHz 30 V DC 100 mA |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1 Spannung: 0 - 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 10 Bit AI2 bipolare Differenzspannung: +/- 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 10 Bit AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit |
| Anzahl der Analogausgänge | 1 |
| Analoger Ausgangstyp | Software-konfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit Software-konfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1C Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2C |
| Max. Schaltstrom | Relaisausgang R1A, R1B, R1C auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1A, R1B, R1C auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R2A, R2C auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC Relaisausgang R2A, R2C auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC |
| Zugriffsmethode | Slave CANopen |
| 4-Quadranten-Betrieb möglich | Richtig |
| Profil der Asynchronmotorsteuerung | U/f-Kennlinie, 5 Punkte Vektororientierte Flussregelung ohne Geber, Standard U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie Vektororient. Flussregelung ohne Encoder - Energiesparmodus U/f-Kennlinie, 2 Punkte |
| Steuerungsprofil für Synchronmotoren | Vektororientierte Flussregelung ohne Encoder |
| Max. Ausgangsfrequenz | 0,599 kHz |
| Beschleunigungs- und Verzögerungsrampen | Linear U S CUS Rampenumschaltung Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
| Motorschlupfkompensation | Automatisch, unabhängig von der Last Einstellbar von 0 - 300 % Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte) |
| Taktfrequenz | 2 - 16 kHz einstellbar 4 - 16 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 4 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Netzstrom | 55,3 A bei 380 V (Schwerlastbetrieb) 42,4 A bei 500 V (Schwerlastbetrieb) |
| Max. Eingangsstrom | 55,3 A |
| Max. Ausgangsspannung | 500 V |
| Scheinleistung | 36,7 kVA bei 500 V (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Potenziallinie Isc | 22 kA |
| Grundlaststrom bei hoher Überlast | 40,0 A |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Netzphasenunterbrechung: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überhitzungsschutz: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Thermischer Schutz: Antrieb |
| Breite | 180 mm |
| Höhe | 390 mm |
| Tiefe | 229 mm |
| Produktgewicht | 6,9 kg |
| Vorübergehendes Überdrehmoment | 170…200 % des Motor Bemessungsmoment |
| Betriebsposition | Senkrecht +/- 10 Grad |
|---|---|
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S2 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Kühlluftvolumen | 156,0 m3/h |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Drehzahlgenauigkeit | +/- 10 % des Nennschlupfs 0,2 Mn zu Mn |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Umgebungstemperatur bei Betrieb | -10…50 °C ohne Leistungsminderung 50…60 °C mit Leistungsminderungsfaktor |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 31,000 cm |
| VPE 1 Breite | 22,000 cm |
| VPE 1 Länge | 50,000 cm |
| VPE 1 Gewicht | 11,808 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 3 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 47,000 kg |
| Gewährleistung | 18 Monate |
|---|
