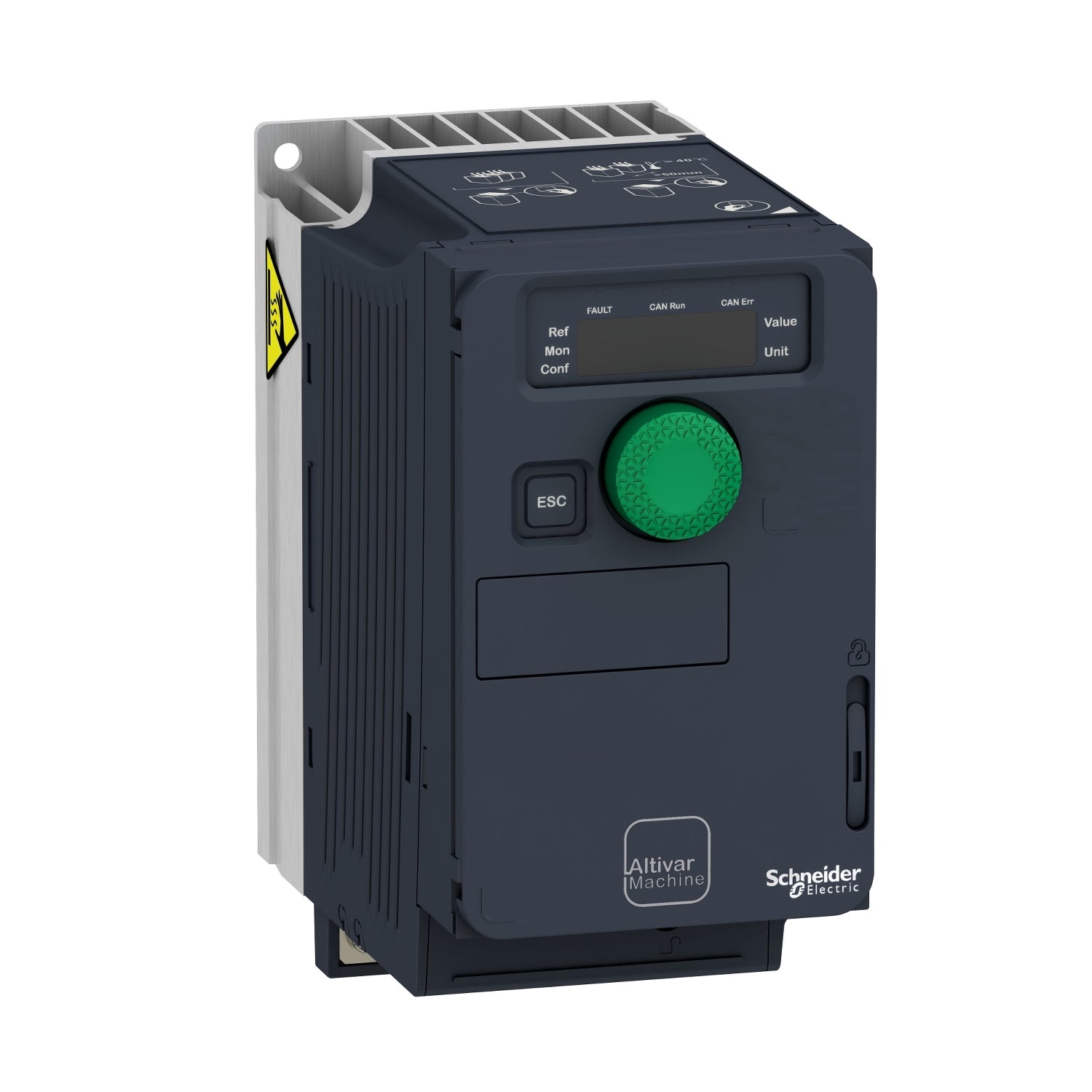

Frequenzumrichter ATV320, 0,75kW, 200-240V, 1 phasig, Kompakt
Frequenzumrichter ATV320, Kompakt. Abmessungen 72 x 143 x 138 mm, Leistung KW 0,75 kW. Versorgungsspannung 1-phasig 200-240 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1-240 V (U2), 380 (U1-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
| Baureihe | Altivar Machine ATV320 |
|---|---|
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Produktspezifische Anwendung | Komplexe Maschinen |
| Variante | Standardversion |
| Gehäusetyp | Kompakt |
| Montagemodus | Aufputzmontage |
| Kommunikationsprotokoll | Modbus, seriell CANopen |
| Optionskarte | Kommunikationsmodul, CANopen Kommunikationsmodul, EtherCAT Kommunikationsmodul, Profibus DP V1 Kommunikationsmodul, Profinet Kommunikationsmodul, Ethernet Powerlink Kommunikationsmodul, EtherNet/IP Kommunikationsmodul, DeviceNet |
| [UH,nom] Bemessungs-Betriebsspannung | 200 - 240 V -15 - +10 % |
| Nennausgangsstrom | 4,8 A |
| Motorleistung (kW) | 0,75 kW für Schwerlastbetrieb |
| EMV-Filter | Integrierter EMV-Filter Klasse C2 |
| Schutzart (IP) | IP20 |
| Anzahl digitale Eingänge | 7 |
|---|---|
| Diskreter Eingangstyp | STO Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC, Impedanz: 1,5 kOhm DI1...DI6 Logikeingänge, 24 V DC (30 V) DI5 programmierbar als Pulseingang: 0…30 kHz, 24 V DC (30 V) |
| Diskrete Eingangslogik | Positive Logik (Quelle) Negative Logik (Senke) |
| Anzahl diskrete Ausgänge | 3 |
| Diskreter Ausgangstyp | Open Collector DQ+ 0…1 kHz 30 V DC 100 mA Open Collector DQ- 0…1 kHz 30 V DC 100 mA |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1 Spannung: 0 - 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 10 Bit AI2 bipolare Differenzspannung: +/- 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 10 Bit AI3 Strom: 0-20mA (o, 4-20mA, x-20mA, 20-xmA o, andere Einstellungen per Konfiguration), Impedanz: 250 Ohm, Auflösung 10 Bit |
| Anzahl der Analogausgänge | 1 |
| Analoger Ausgangstyp | Software-konfigurierbarer Strom AQ1: 0 - 20 mA Widerstand 800 Ohm, Auflösung 10 Bit Software-konfigurierbare Spannung AQ1: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1A 1 S elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1B 1 Ö elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R1C Konfigurierbare Relais-Logik R2A 1 S elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2C |
| Max. Schaltstrom | Relaisausgang R1A, R1B, R1C auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1A, R1B, R1C auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1A, R1B, R1C, R2A, R2C auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R2A, R2C auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC Relaisausgang R2A, R2C auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1A, R1B, R1C, R2A, R2C: 5 mA bei 24 V DC |
| Zugriffsmethode | Slave CANopen |
| 4-Quadranten-Betrieb möglich | Richtig |
| Profil der Asynchronmotorsteuerung | U/f-Kennlinie, 5 Punkte Vektororientierte Flussregelung ohne Geber, Standard U/f-Kennlinie - Energiesparmodus, quadratische U/f-Kennlinie Vektororient. Flussregelung ohne Encoder - Energiesparmodus U/f-Kennlinie, 2 Punkte |
| Steuerungsprofil für Synchronmotoren | Vektororientierte Flussregelung ohne Encoder |
| Max. Ausgangsfrequenz | 0,599 kHz |
| Beschleunigungs- und Verzögerungsrampen | Linear U S CUS Rampenumschaltung Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection |
| Motorschlupfkompensation | Automatisch, unabhängig von der Last Einstellbar von 0 - 300 % Nicht verfügbar bei den U/f-Kennlinien (2 oder 5 Punkte) |
| Taktfrequenz | 2 - 16 kHz einstellbar 4 - 16 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 4 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Netzstrom | 10,1 A bei 200 V (Schwerlastbetrieb) 8,4 A bei 240 V (Schwerlastbetrieb) |
| Max. Eingangsstrom | 10,1 A |
| Max. Ausgangsspannung | 240 V |
| Scheinleistung | 2,0 kVA bei 240 V (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Potenziallinie Isc | 1 kA |
| Grundlaststrom bei hoher Überlast | 33,0 A |
| Verlustleistung in W | Selbstkühlend: 45,0 W bei 200 V, Schaltfrequenz 4 kHz |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Netzphasenunterbrechung: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überhitzungsschutz: Antrieb Kurzschlussschutz zwischen Motorphasen: Antrieb Thermischer Schutz: Antrieb |
| Breite | 72,0 mm |
| Höhe | 143,0 mm |
| Tiefe | 138,0 mm |
| Produktgewicht | 1,1 kg |
| Vorübergehendes Überdrehmoment | 170…200 % des Motor Bemessungsmoment |
| Betriebsposition | Senkrecht +/- 10 Grad |
|---|---|
| Produktzertifizierungen | CE ATEX NOM GOST EAC RCM KC |
| Beschriftung | CE ATEX UL CSA EAC RCM |
| Normen | IEC 61800-5-1 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 Prüfung der Störfestigkeit gegen Spannungseinbrüche und Unterbrechungen entspricht IEC 61000-4-11 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S2 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Drehzahlgenauigkeit | +/- 10 % des Nennschlupfs 0,2 Mn zu Mn |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Umgebungstemperatur bei Betrieb | -10…50 °C ohne Leistungsminderung 50…60 °C mit Leistungsminderungsfaktor |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 11,500 cm |
| VPE 1 Breite | 18,500 cm |
| VPE 1 Länge | 19,000 cm |
| VPE 1 Gewicht | 1,339 kg |
| VPE 2 Art | S06 |
| VPE 2 Menge | 45 |
| VPE 2 Höhe | 75,000 cm |
| VPE 2 Breite | 60,000 cm |
| VPE 2 Länge | 80,000 cm |
| VPE 2 Gewicht | 72,940 kg |
| Gewährleistung | 18 Monate |
|---|
