Schneider Electric - ATV630C31N4
Schneider Electric - ATV630C31N4
Regular price
€11.783,96 EUR
Regular price
Sale price
€11.783,96 EUR

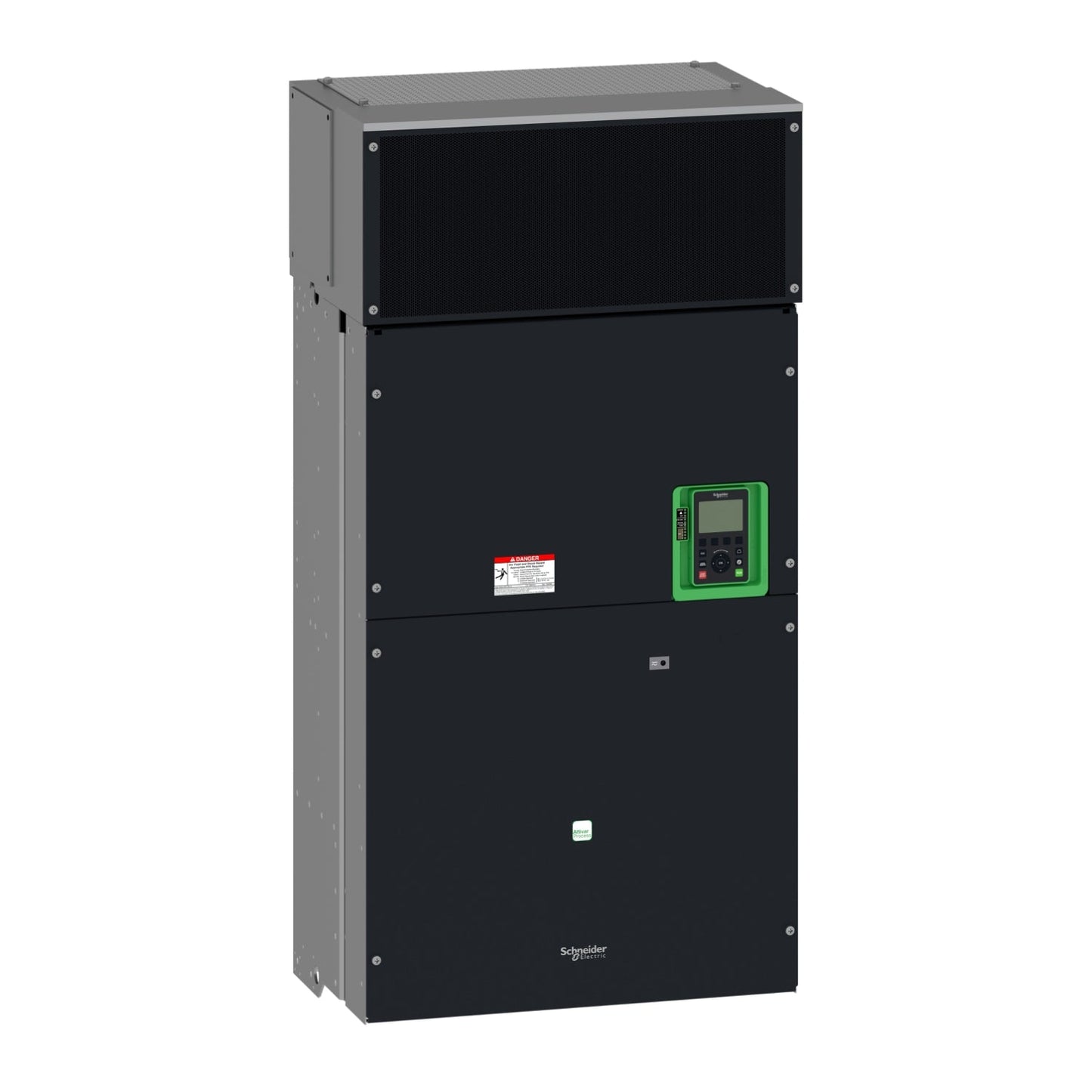

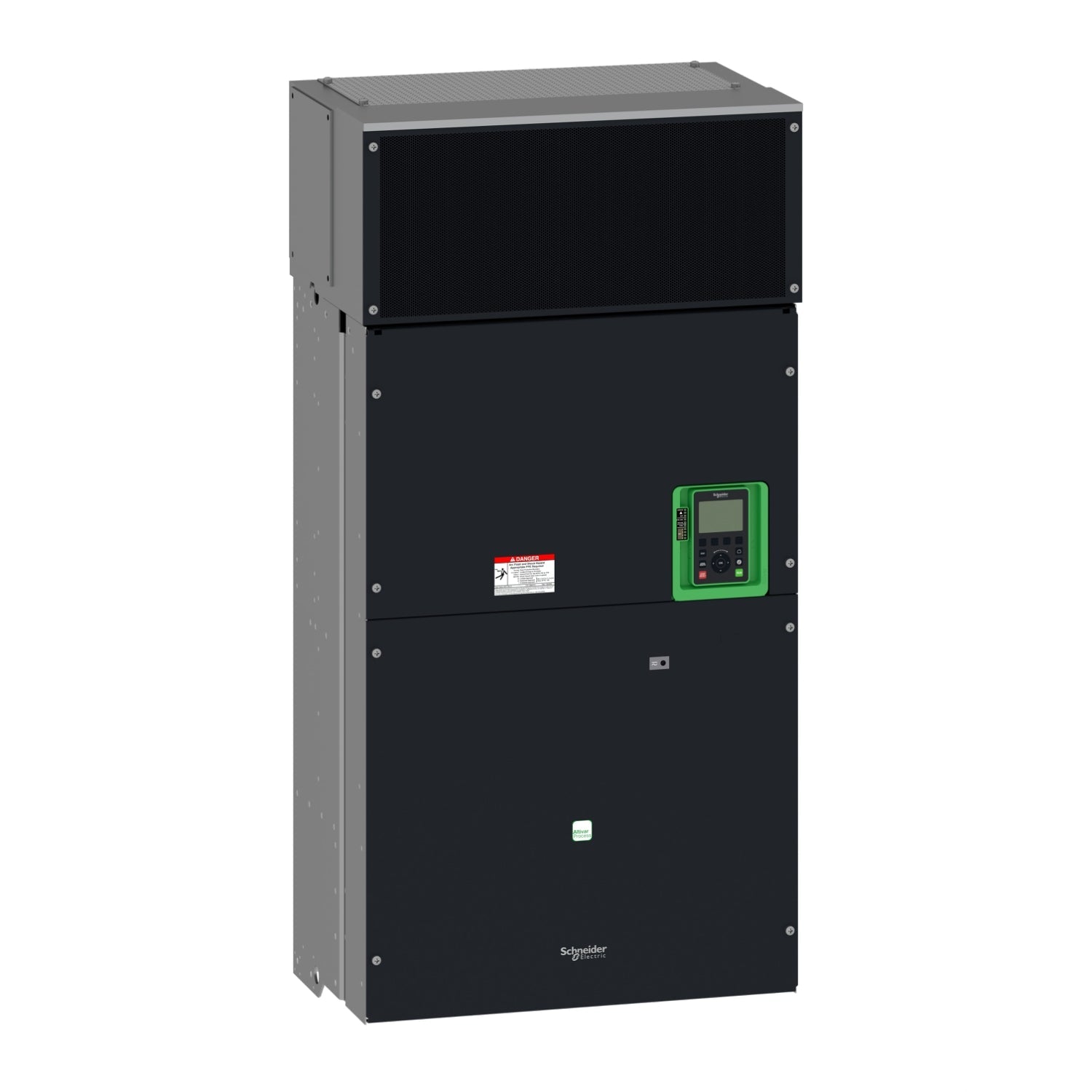

Frequenzumrichter ATV630, 315 kW, 380-440V, IP20
Dieser Altivar Process ATV600 Frequenzumrichter kann 3-phasige Synchron- und Asynchronmotoren antreiben. Er verfügt standardmäßig über 3 eingebaute RJ45-Kommunikationsanschlüsse, 1 Ethernet-Anschluss, 2 serielle Anschlüsse. Es funktioniert bei einer Nennversorgungsspannung von 380V bis 480V AC. Durch den innovativen ''Stop and Go''-Betrieb spart dieser Antrieb im Standby-Betrieb bis zu 30 % Energie ohne zusätzliche Kosten. Er eignet sich für Motoren mit einer Leistung bis zu 315kW / 500PS für Anwendungen, die eine leichte Überlast erfordern (bis zu 120%). Er eignet sich für Motoren mit einer Nennleistung von bis zu 250kW / 400PS für Anwendungen, die eine erhebliche Überlast erfordern (bis zu 150%). Er wiegt 203 kg und hat die folgenden Abmessungen: 598 mm breit, 1195 mm hoch, 380 mm tief. Dieser Antrieb ist auf die Verarbeitung von Flüssigkeiten und Energieeinsparungen ausgerichtet. Er bietet umfassende Flexibilität in den Bereichen Wasser und Abwasser, Bergbau, Mineralien und Metalle, Öl und Gas sowie Lebensmittel und Getränke. Zubehör (Lüfterkit, Grafikterminal) und Optionen (E/A-Erweiterungsmodule, Kommunikationsmodule, EMV-Eingangsfilter) sind je nach Umrichterleistung mit Altivar Process ATV600 Umrichtern erhältlich. Es ist für die Montage in vertikaler Position (+/- 10°) an einer Wand vorgesehen. Dieses neue Antriebskonzept erfüllt die wichtigsten Anforderungen von Prozess- und Versorgungsunternehmen in Bezug auf die Anlageneffizienz und die Gesamtbetriebskosten. Da es das Energiemanagement, das Anlagenmanagement und auch die Gesamtleistung des Prozesses unterstützt.
| Baureihe | Altivar Prozess ATV600 |
|---|---|
| Produktspezifische Anwendung | Prozesse und Hilfsmittel |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Variante | Standardversion |
| Kurzbezeichnung des Geräts | ATV630 |
| Montagemodus | Aufputzmontage |
| Kommunikationsprotokoll | Modbus, seriell Ethernet Modbus TCP |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 616,0 A |
| Schutzart (IP) | IP21 |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| EMV-Filter | Integriert mit 50 m entspricht IEC 61800-3 Kategorie C3 |
| Schutzart (IP) | IP00 entspricht IEC 61800-5-1 IP00 entspricht IEC 60529 IP21 entspricht IEC 61800-5-1 (mit Set VW3A9113) IP21 entspricht IEC 60529 (mit Set VW3A9113) |
| Kühlungstyp | Erzwungene Konvektion |
| Versorgungsfrequenz | 50 - 60 Hz -5 - 5 % |
| Motorleistung (kW) | 315 kW (Normalbetrieb) 250 kW (Schwerlastbetrieb) |
| Motorleistung (HP) | 500 hp Normalbetrieb 400 hp Schwerlastbetrieb |
| Netzstrom | 569 A bei 380 V (Normalbetrieb) 461 A bei 480 V (Normalbetrieb) 457 A bei 380 V (Schwerlastbetrieb) 375 A bei 480 V (Schwerlastbetrieb) |
| Kontinuierlicher Ausgangsstrom | 616 A bei 2,5 kHz für Normalbetrieb 481 A bei 2,5 kHz für Schwerlastbetrieb |
| Ausgangsfrequenz des Drehzahlreglers | 0,1…500 Hz |
| Sicherheitsfunktion | STO (Safe Torque Off) Sicher abgeschaltetes Drehmoment SIL 3 |
| Optionskarte | Steckplatz A: Kommunikationsmodul, Profibus DP V1 Steckplatz A: Kommunikationsmodul, Profinet Steckplatz A: Kommunikationsmodul, DeviceNet Steckplatz A: Kommunikationsmodul, Modbus TCP/EtherNet/IP Steckplatz A: Kommunikationsmodul, CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul, CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul, CANopen Schraubklemmen Steckplatz A/Steckplatz B: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B: Erweiterungsmodul für Ausgangsrelais Steckplatz A: Kommunikationsmodul, Ethernet IP/Modbus TCP/MD-Link Kommunikationsmodul, BACnet MS/TP Kommunikationsmodul, Ethernet Powerlink |
| Anzahl digitale Eingänge | 8 |
|---|---|
| Diskreter Eingangstyp | DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC ( |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Anzahl diskrete Ausgänge | 0 |
| Diskreter Ausgangstyp | Relaisausgänge R1A, R1B, R1C 250 V AC 3000 mA Relaisausgänge R1A, R1B, R1C 30 V DC 3000 mA Relaisausgänge R2A, R2C 250 V AC 5000 mA Relaisausgänge R2A, R2C 30 V DC 5000 mA Relaisausgänge R3A, R3C 250 V AC 5000 mA Relaisausgänge R3A, R3C 30 V DC 5000 mA |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits AI2 Spannung-Analogeingang: -10 - 10 V Gleichstrom, Impedanz: 31,5 kOhm, Auflösung 12 Bits |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA, Auflösung 10 Bit Software-konfigurierbarer Strom DQ-, DQ+: 30 V DC Software-konfigurierbarer Strom DQ-, DQ+: 100 mA |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 100000 Zyklen |
| Max. Schaltstrom | Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1, R2, R3 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1, R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Anzahl der Netzphasen | 3 Phasen |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Zugriffsmethode | Slave Modbus TCP |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.800, 9.600, 19.200 BpS, 38,4 kBit/s |
| Übertragungsrahmen | RTU |
| Ausgangsspannung | |
| Zulässige temporäre Stromverstärkung | 1,1 x In während 60 s (Normalbetrieb) 1,5 x In während 60 s (Schwerlastbetrieb) |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| Frequenzauflösung | Anzeigeeinheit: 0,1 Hz Analogeingang: 0,012/50 Hz |
| Elektrische Verbindung | Steuerung: abnehmbare Schraubklemmen 0,5 - 1,5 mm²/AWG 20 - AWG 16 Leitungsseite: Schraubklemme 4 x 185 mm²/3 x 350 kcmil Motor: Schraubklemme 4 x 185 mm²/3 x 350 kcmil |
| Anschlusstyp | RJ45 (am dezentralen grafischen Terminal) für Ethernet/Modbus TCP RJ45 (am dezentralen grafischen Terminal) für Modbus, seriell |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet/Modbus TCP |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Versorgung | Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | 3 LEDs für lokale Diagnose 3 LEDs (zweifarbig) für Status der integrierten Kommunikation 4 LEDs (zweifarbig) für Status Kommunikationsmodul 1 LED (rot) für Vorhandensein von Spannung |
| Kompatibilität der Eingänge | DI1...DI6: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI5, DI6: Diskreter Eingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), Negative Logik (Senke) (DI1...DI8), |
| Abtastdauer | 2 ms +/- 0,5 ms (DI1...DI4) - Diskreter Eingang 5 ms +/- 1 ms (DI5, DI6) - Diskreter Eingang 5 ms +/- 0,1 ms (AI1, AI2, AI3) - Analogeingang 10 ms +/- 1 ms (AO1) - Analogausgang |
| Genauigkeit | +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang +/-1 % AO1, AO2 bei Temperaturschwankung von 60 °C Analogausgang |
| Linearitätsfehler | AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang AO1, AO2: +/- 0,2 % für Analogausgang |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Anwendungsauswahl Frequenzumrichter | Gebäude – HLK Zentrifugalverdichter Lebensmittel- und Getränkeindustrie andere Anwendung Bergbau, Mineralogie, Metallurgie Lüfter Bergbau, Mineralogie, Metallurgie Pumpe Öl und Gas Lüfter Wasser und Abwasser andere Anwendung Gebäude – HLK Schraubenverdichter Lebensmittel- und Getränkeindustrie Pumpe Lebensmittel- und Getränkeindustrie Lüfter Lebensmittel- und Getränkeindustrie Zerstäubung Öl und Gas elektrische Tauchpumpe (electrically submersible pump, ESP) Öl und Gas Wassereinspritzpumpe Öl und Gas Treibstoffpumpe Öl und Gas Verdichter für Raffinerie Wasser und Abwasser Zentrifugalpumpe Wasser und Abwasser Verdrängerpumpe Wasser und Abwasser elektrische Tauchpumpe (electrically submersible pump, ESP) Wasser und Abwasser Schraubenpumpe Wasser und Abwasser Kolbenverdichter Wasser und Abwasser Schraubenverdichter Wasser und Abwasser Zentrifugalverdichter Wasser und Abwasser Lüfter Wasser und Abwasser Förderanlage Wasser und Abwasser Mischer |
| Motorleistungsbereich AC-3 | 250…500 kW bei 380…440 V 3 Phasen 250…500 kW bei 480…500 V 3 Phasen |
| Gehäusemontage | Wandmontage |
| 4-Quadranten-Betrieb möglich | Falsch |
| Profil der Asynchronmotorsteuerung | Konstanter Standard-Drehmoment Optimierter Drehmomentmodus Variabler Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor Synchron-Reluktanzmotor |
| Max. Ausgangsfrequenz | 500 kHz |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Motorschlupfkompensation | Einstellbar Deaktivierbar Automatisch, unabhängig von der Last Nicht in der Permanentmagnet-Motorregelung verfügbar |
| Taktfrequenz | 2,5 - 8 kHz mit Leistungsminderungsfaktor 2 - 8 kHz einstellbar |
| Nennschaltfrequenz | 2,5 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Falsch |
| Max. Eingangsstrom | 569,0 A |
| Max. Ausgangsspannung | 480,0 V |
| Scheinleistung | 351 kVA bei 480 V (Normalbetrieb) 286 kVA bei 480 V (Schwerlastbetrieb) |
| Max. Spitzenstrom | 678 A während 60 s (Normalbetrieb) 722 A während 60 s (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Potenziallinie Isc | 50 kA |
| Grundlaststrom bei hoher Überlast | 481,0 A |
| Grundlaststrom bei niedriger Überlast | 616,0 A |
| Verlustleistung in W | Erzwungene Konvektion: 7099 W Natürliche Konvektion: 769 W bei 380 V, Schaltfrequenz 2,5 kHz |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Falsch |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Falsch |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Falsch |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Menge pro Satz | 1 |
| Breite | 598 mm |
| Höhe | 1195 mm |
| Tiefe | 380 mm |
| Produktgewicht | 203 kg |
| Isolationswiderstand | |
|---|---|
| Geräuschpegel | 68 dB entspricht 86/188/EEC |
| Verschmutzungsgrad | 2 entspricht IEC 61800-5-1 |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Leistungsminderungsfaktor) |
| Betriebshöhe | 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | UL TÜV CSA |
| Beschriftung | CE |
| Normen | UL 508C IEC 61800-3 IEC 61800-3 Umgebung 1 Kategorie C2 EN/IEC 61800-3 Umgebung 2 Kategorie C3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Max. THDI | <48 % Volllast entspricht IEC 61000-3-12 |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 60 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Kühlluftvolumen | 1260 m3/h |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 76 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 64,000 cm |
| VPE 1 Breite | 74,000 cm |
| VPE 1 Länge | 140,000 cm |
| VPE 1 Gewicht | 234,000 kg |
| Gewährleistung | 18 Monate |
|---|
