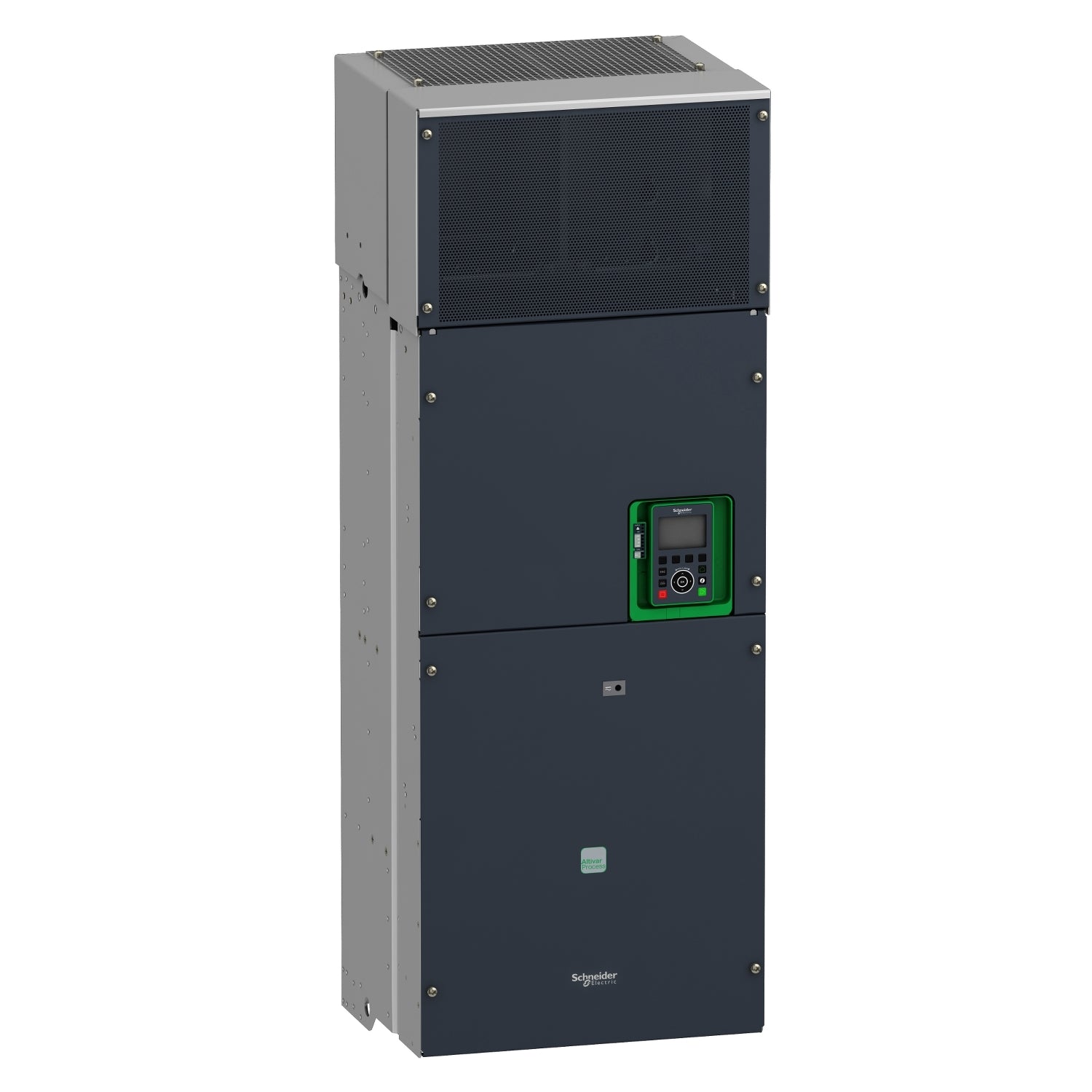

Schneider Electric - ATV930C22N4
Schneider Electric - ATV930C22N4
Regular price
€9.821,56 EUR
Regular price
Sale price
€9.821,56 EUR
Frequenzumrichter, ATV930, 220kW, 400/480V, mit Bremsmodul, IP00
Dieser Altivar Process ATV900 Frequenzumrichter kann 3-Phasen-Synchron- und Asynchronmotoren antreiben. Er eignet sich für Motoren mit einer Leistung bis 220 kW/350 PS für Anwendungen, die eine leichte Überlast erfordern (bis 120 %). Geeignet für Motoren mit einer Leistung von bis zu 160 kW/250 PS für Anwendungen, die eine starke Überlast erfordern (bis zu 150 %). Es funktioniert bei einer Nennversorgungsspannung von 380V bis 480V AC. Dieser Frequenzumrichter (VSD / VFD) ist speziell für industrielle Prozesse konzipiert. In folgenden Marktsegmenten: Öl und Gas, Bergbau, Mineralien und Metalle, Lebensmittel und Getränke, Wasser und Abwasser. Es bietet eine hohe Motorleistung für jeden Motor und eine vollständige Kontrolle über jede Art von Kupplung in Master/Slave-Anwendungen. Die Netzwerkdienste gewährleisten die Kontinuität des Betriebs auch bei einem Ausfall der Verbindung. Webserver und Datenprotokollierung helfen, Ausfallzeiten durch schnelle Fehlersuche und vorbeugende Wartung zu reduzieren. Seine fortschrittliche Konnektivität, einschließlich EtherNet/IP und Modbus TCP, ermöglicht eine tiefe Integration in Automatisierungsarchitekturen. Es ist für die Montage in vertikaler Position (+/- 10°) an einer Wand vorgesehen.
| Baureihe | Altivar Prozess ATV900 |
|---|---|
| Produktspezifische Anwendung | Verfahren für die Industrie |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Variante | Standardversion Mit Brems-Chopper |
| Geräteanwendung | Industrieanwendung |
| Produktbestimmung | Asynchronmotoren Synchronmotoren |
| Anzahl der Netzphasen | 3 Phasen |
| Montagemodus | Aufputzmontage |
| Kontinuierlicher Ausgangsstrom | 302 A bei 2,5 kHz für Schwerlastbetrieb 427 A bei 2,5 kHz für Normalbetrieb |
| Kommunikationsprotokoll | Modbus, seriell Modbus TCP EtherNet/IP |
| optionales Modul | Steckplatz A: Kommunikationsmodul für Profibus DP V1 Steckplatz A: Kommunikationsmodul für Profinet Steckplatz A: Kommunikationsmodul für DeviceNet Steckplatz A: Kommunikationsmodul für EtherCAT Steckplatz A: Kommunikationsmodul für CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul für CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul für CANopen Schraubklemmen Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für Ausgangsrelais Steckplatz B: 5/12 V Digital-Encoder-Schnittstellenmodul Steckplatz B: Analog-Encoder-Schnittstellenmodul Steckplatz B: Schnittstellenmodul für Encoder mit Istwertrückführung Kommunikationsmodul für Ethernet Powerlink |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 427,0 A |
| Motorleistung (kW) | 220,0 kW für Normalbetrieb 160,0 kW für Schwerlastbetrieb |
| EMV-Filter | Integriert Mit EMC-Platte als Option |
| Schutzart (IP) | IP 00 |
| Schutzgrad | UL Typ 1 |
| Elektrische Verbindung | Steuerung: Schraubklemme 0,5 - 1,5 mm²/AWG 20 - AWG 16 Leitungsseite: Schraubklemme 2 x 150 mm²/2 x 350 kcmil Motor: Schraubklemme 2 x 150 mm²/2 x 350 kcmil DC-Bus: Schraubklemme 2 x 150 mm²/2 x 350 kcmil |
|---|---|
| Übertragungsgeschwindigkeit | 10/100 mBit/s für Ethernet IP/Modbus TCP 4,8; 9,6; 19,2; 38,4 kBit/s für Modbus, seriell |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet IP/Modbus TCP |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität für Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Versorgung | Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | Lokale Diagnose: 3 LED (ein-/zweifarbig) Vorhandensein von Spannung: 1 LED (rot) Status der integrierten Kommunikation: 3 LED (zweifarbig) Status Kommunikationsmodul: 4 LED (zweifarbig) |
| Kompatibilität der Eingänge | DI1...DI8: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI7, DI8: Impulseingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), Negative Logik (Senke) (DI1...DI8), Positive Logik (Quelle) (DI7, DI8), Positive Logik (Quelle) (STOA, STOB), |
| Abtastdauer | 2 ms +/- 0,5 ms (DI1...DI8) - Diskreter Eingang 5 ms +/- 1 ms (DI7, DI8) - Impulseingang 1 ms +/- 1 ms (AI1, AI2, AI3) - Analogeingang 5 ms +/- 1 ms (AQ1, AQ2) - Analogausgang |
| Genauigkeit | +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang +/-1 % AQ1, AQ2 bei Temperaturschwankung von 60 °C Analogausgang |
| Linearitätsfehler | AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang AQ1, AQ2: +/- 0,2 % für Analogausgang |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Anzahl digitale Eingänge | 10 |
| Diskreter Eingangstyp | DI1...DI8 programmierbar, 24 V DC ( DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC ( STOA, STOB Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC ( |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Anzahl diskrete Ausgänge | 2 |
| Diskreter Ausgangstyp | Logikausgang DQ+ 0…1 kHz Programmierbar als Impulsausgang DQ+ 0…30 kHz Logikausgang DQ- 0…1 kHz |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA / 4 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen |
| Max. Schaltstrom | Relaisausgang R1 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R2, R3 auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC Relaisausgang R2, R3 auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC Relaisausgang R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Anschlusstyp | 2 RJ45 1 RJ45 |
| Zugriffsmethode | Slave Modbus TCP |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.8 kbps 9.600 bit/s 19200 bit/s |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| 4-Quadranten-Betrieb möglich | Richtig |
| Profil der Asynchronmotorsteuerung | Konstanter Standard-Drehmoment Variabler Standard-Drehmoment Optimierter Drehmomentmodus |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor Synchron-Reluktanzmotor |
| Max. Ausgangsfrequenz | 599 Hz |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Motorschlupfkompensation | Einstellbar Automatisch, unabhängig von der Last Nicht in der Permanentmagnet-Motorregelung verfügbar Deaktivierbar |
| Taktfrequenz | 1 - 8 kHz einstellbar 2,5 - 8 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 2,5 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Netzstrom | 397,0 A bei 380 V (Normalbetrieb) 296,0 A bei 380 V (Schwerlastbetrieb) 324,0 A bei 480 V (Normalbetrieb) 246,0 A bei 480 V (Schwerlastbetrieb) |
| Max. Eingangsstrom | 397,0 A |
| Max. Ausgangsspannung | 480,0 V |
| Scheinleistung | 247 kVA bei 480 V (Normalbetrieb) 187 kVA bei 480 V (Schwerlastbetrieb) |
| Max. Spitzenstrom | 453 A während 60 s (Schwerlastbetrieb) 512 A während 60 s (Normalbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Potenziallinie Isc | 50 kA |
| Grundlaststrom bei hoher Überlast | 302,0 A |
| Grundlaststrom bei niedriger Überlast | 427,0 A |
| Verlustleistung in W | Erzwungene Konvektion: 5030 W bei 380 V, Schaltfrequenz 2,5 kHz Natürliche Konvektion: 451 W bei 380 V, Schaltfrequenz 2,5 kHz |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Richtig |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Menge pro Satz | 1 |
| Breite | 440 mm |
| Höhe | 1195 mm |
| Tiefe | 380 mm |
| Produktgewicht | 172 kg |
| Isolationswiderstand | |
|---|---|
| Geräuschpegel | 73 dB entspricht 86/188/EEC |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Umgebungseigenschaften | Beständigkeit gegen Chemikalien Klasse 3C2 entspricht IEC 60721-3-3 Beständigkeit gegen Staub class 3S2 entspricht IEC 60721-3-3 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -10…40 °C (ohne Leistungsminderung) 40…60 °C (mit Leistungsminderungsfaktor) |
| Betriebshöhe | 1000 - 3000 m mit Stromreduzierung 1 % pro 100 m |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | CSA TÜV UL |
| Beschriftung | CE |
| Normen | UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Max. THDI | <48 % Volllast entspricht IEC 61000-3-12 |
| Bauweise | Gekapselt |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Kühlluftvolumen | 860 m3/h |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 73 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -25…70 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 65,000 cm |
| VPE 1 Breite | 59,000 cm |
| VPE 1 Länge | 140,000 cm |
| VPE 1 Gewicht | 183,000 kg |
| Gewährleistung | 18 Monate |
|---|
