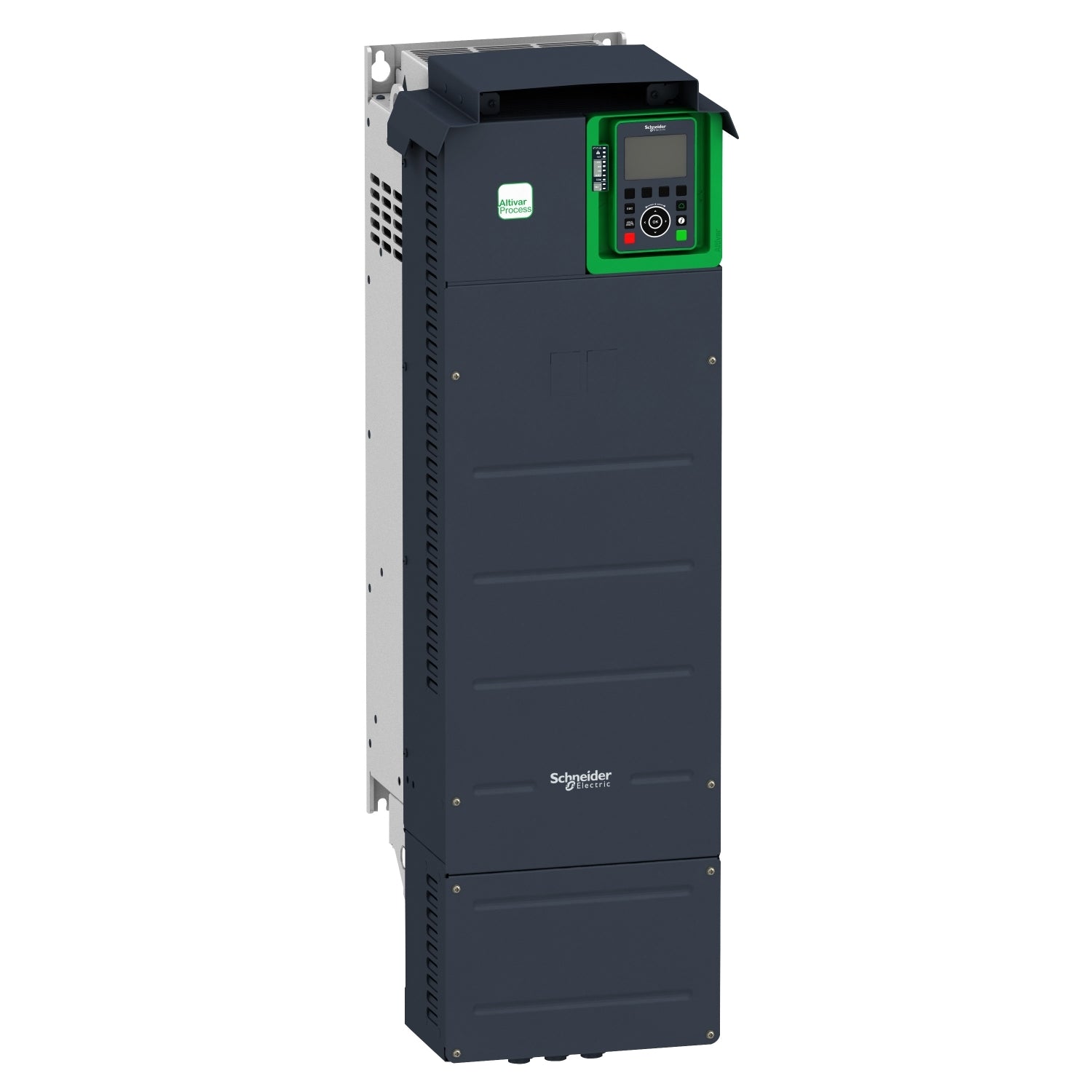

Frequenzumrichter, ATV930, 75kW, 400/480V, mit Bremsmodul, IP21
Altivar 900 Prozess Frequenzumrichter - Umrichter zum Bewegen von Festkörpern & Mechaniken z.B. Brecher, Mischer, Extruder, Förderbänder, Krane. Wandmontage. Frequenzumrichter ATV930, ohne Bremsmodul. Abmessungen 291 x 922 x 326 mm, Leistung KW 75 kW. Versorgungsspannung, dreiphasig 380-480 V 50/60 Hz. Ausgangsfrequenz 0,1-500 Hz. Überlast im Normalbetrieb 120% für 60s, Überlast im Modus hohe Überlast 150% für 60s (bei Deklassierung um eine Leistungsklasse). Steuerungstypen Asynchronmotoren, konstantes Drehmoment, variables Drehmoment, optimierter Drehmomentmodus, Synchronmotor PM, (Permanentmagnet) Motor. Integrierter Webserver mit direktem Zugriff auf Systemkonfiguration und Überwachung, einfache Master/Slave Kopplung über Ethernet, mit Lastausgleich. Applikative Funktionen für z.B Förderbänder oder Krane. Fortlaufende und historische Echtzeitmessungen mit kundenspezifisch anpassbaren Dashboards. Integrierte Sicherheitsfunktion STO (Sichere Anlaufsperre (Safe Torque Off) SIL3. Anzahl der integrierten E/A Analoge Eingänge 2 analoge Differentialeingänge, Logikeingänge 8, Relaisausgänge 3, Analoge Ausgänge 2. Integrierte Kommunikation Ethernet-basiert (mit 2 Ports, intern geswitcht) Modbus/TCP, Ethernet/IP. Serielle Kommunikation Modbus RS485-Schnittstelle. Konfigurations- und Bedienelemente Dezentrales grafisches Bedienterminal, integrierter Web-Server, DTM (Device Type Manager), SoMove-Software. Optional E/A-Erweiterungskarten, Relaisausgangskarten. Optionale Kommunikationskarten (CANopen Daisy Chain RJ45, Sub-D und Schraubklemmen, ProfiNet, Profibus DP V1, EtherCAT und DeviceNet).
| Baureihe | Altivar Prozess ATV900 |
|---|---|
| Produktspezifische Anwendung | Verfahren für die Industrie |
| Produkt- oder Komponententyp | Antrieb mit variabler Geschwindigkeit |
| Variante | Standardversion Mit Brems-Chopper |
| Geräteanwendung | Industrieanwendung |
| Produktbestimmung | Synchronmotoren Asynchronmotoren |
| Anzahl der Netzphasen | 3 Phasen |
| Montagemodus | Aufputzmontage |
| Kontinuierlicher Ausgangsstrom | 145 A bei 2,5 kHz für Normalbetrieb 106 A bei 2,5 kHz für Schwerlastbetrieb |
| Kommunikationsprotokoll | Modbus TCP Modbus, seriell EtherNet/IP |
| optionales Modul | Steckplatz A: Kommunikationsmodul für Profibus DP V1 Steckplatz A: Kommunikationsmodul für Profinet Steckplatz A: Kommunikationsmodul für DeviceNet Steckplatz A: Kommunikationsmodul für EtherCAT Steckplatz A: Kommunikationsmodul für CANopen Daisy Chain RJ45 Steckplatz A: Kommunikationsmodul für CANopen SUB-D 9 Steckplatz A: Kommunikationsmodul für CANopen Schraubklemmen Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für digitale und analoge E/A Steckplatz A/Steckplatz B/Steckplatz C: Erweiterungsmodul für Ausgangsrelais Steckplatz B: 5/12 V Digital-Encoder-Schnittstellenmodul Steckplatz B: Analog-Encoder-Schnittstellenmodul Steckplatz B: Schnittstellenmodul für Encoder mit Istwertrückführung Kommunikationsmodul für Ethernet Powerlink |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V -15 - +10 % |
| [UH,nom] Bemessungs-Betriebsspannung | 380 - 480 V |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Nennausgangsstrom | 145,0 A |
| Motorleistung (kW) | 75,0 kW für Normalbetrieb 55,0 kW für Schwerlastbetrieb |
| EMV-Filter | Integriert Mit EMC-Platte als Option |
| Schutzart (IP) | IP21 |
| Schutzgrad | UL Typ 1 |
| Elektrische Verbindung | Steuerung: Schraubklemme 0,5 - 1,5 mm²/AWG 20 - AWG 16 DC-Bus: Schraubklemme 70 - 120 mm²/AWG 1/0 - 250 kcmil Leitungsseite: Schraubklemme 95 - 120 mm²/AWG 3/0 - 250 kcmil Motor: Schraubklemme 95 - 120 mm²/AWG 3/0 - 250 kcmil |
|---|---|
| Übertragungsgeschwindigkeit | 10/100 mBit/s für Ethernet IP/Modbus TCP 4,8; 9,6; 19,2; 38,4 kBit/s für Modbus, seriell |
| Austauschmodus | Halbduplex, Vollduplex, Auto-Negotation Ethernet IP/Modbus TCP |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität für Modbus, seriell |
| Polarisierungsart | Keine Impedanz für Modbus, seriell |
| Anzahl der Adressen | 1…247 für Modbus, seriell |
| Versorgung | Externe Stromversorgung für Digitaleingänge: 24 V DC (19…30 V), <1,25 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Sollwertpotentiometer (1 bis 10 kOhm): 10,5 V DC +/-5 %, <10 mA, Schutztyp: Überlast- und Kurzschlussschutz Interne Stromversorgung für Digitaleingänge und STO: 24 V DC (21…27 V), <200 mA, Schutztyp: Überlast- und Kurzschlussschutz |
| Lokale Signalisierung | Lokale Diagnose: 3 LED (ein-/zweifarbig) Status der integrierten Kommunikation: 5 LED (zweifarbig) Status Kommunikationsmodul: 2 LED (zweifarbig) Vorhandensein von Spannung: 1 LED (rot) |
| Kompatibilität der Eingänge | DI1...DI8: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 DI7, DI8: Impulseingang Level 1 SPS entspricht IEC 65A-68 STOA, STOB: Diskreter Eingang Level 1 SPS entspricht IEC 61131-2 |
| Diskrete Eingangslogik | Positive Logik (Quelle) (DI1...DI8), Negative Logik (Senke) (DI1...DI8), Positive Logik (Quelle) (DI7, DI8), Positive Logik (Quelle) (STOA, STOB), |
| Abtastdauer | 2 ms +/- 0,5 ms (DI1...DI8) - Diskreter Eingang 5 ms +/- 1 ms (DI7, DI8) - Impulseingang 1 ms +/- 1 ms (AI1, AI2, AI3) - Analogeingang 5 ms +/- 1 ms (AQ1, AQ2) - Analogausgang |
| Genauigkeit | +/- 0,6 % AI1, AI2, AI3 bei Temperaturschwankung von 60 °C Analogeingang +/-1 % AQ1, AQ2 bei Temperaturschwankung von 60 °C Analogausgang |
| Linearitätsfehler | AI1, AI2, AI3: +/- 0,15 % des Höchstwerts für Analogeingang AQ1, AQ2: +/- 0,2 % für Analogausgang |
| Aktualisierungszeit | Relaisausgang (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Isolierung | Zwischen Leistungs- und Steuerungsklemmen |
| Anzahl digitale Eingänge | 10 |
| Diskreter Eingangstyp | DI1...DI8 programmierbar, 24 V DC ( DI7, DI8 programmierbar als Pulseingang: 0…30 kHz, 24 V DC ( STOA, STOB Safe Torque Off (sicher abgeschaltetes Drehmoment), 24 V DC ( |
| Diskrete Eingangslogik | 16 voreingestellte Drehzahlen |
| Anzahl diskrete Ausgänge | 2 |
| Diskreter Ausgangstyp | Logikausgang DQ+ 0…1 kHz Programmierbar als Impulsausgang DQ+ 0…30 kHz Logikausgang DQ- 0…1 kHz |
| Anzahl der Analogeingänge | 3 |
| Analoger Eingangstyp | AI1, AI2, AI3 Software-konfigurierbare Spannung: 0 - 10 V Gleichstrom, Impedanz: 30 kOhm, Auflösung 12 Bits AI1, AI2, AI3 Software-konfigurierbarer Strom: 0 - 20 mA / 4 - 20 mA, Impedanz: 250 Ohm, Auflösung 12 Bits |
| Anzahl der Analogausgänge | 2 |
| Analoger Ausgangstyp | Software-konfigurierbare Spannung AQ1, AQ2: 0 - 10 V DC Widerstand 470 Ohm, Auflösung 10 Bit Software-konfigurierbarer Strom AQ1, AQ2: 0 - 20 mA Widerstand 500 Ohm, Auflösung 10 Bit |
| Relaisausgangsnummer | 3 |
| Relais-Ausgangstyp | Konfigurierbare Relais-Logik R1: Störungsrelais Schließer/Öffner elektrische Lebensdauer 100000 Zyklen Konfigurierbare Relais-Logik R2: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen Konfigurierbare Relais-Logik R3: Sequenzrelais nein elektrische Lebensdauer 1000000 Zyklen |
| Max. Schaltstrom | Relaisausgang R1 auf ohmsch Last, cos phi = 1: 3 A bei 250 V AC Relaisausgang R1 auf ohmsch Last, cos phi = 1: 3 A bei 30 V DC Relaisausgang R1 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R1 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC Relaisausgang R2, R3 auf ohmsch Last, cos phi = 1: 5 A bei 250 V AC Relaisausgang R2, R3 auf ohmsch Last, cos phi = 1: 5 A bei 30 V DC Relaisausgang R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 250 V AC Relaisausgang R2, R3 auf induktiv Last, cos phi = 0,4 und L/R = 7 ms: 2 A bei 30 V DC |
| Min. Schaltstrom | Relaisausgang R1, R2, R3: 5 mA bei 24 V DC |
| Physikalische Schnittstelle | Ethernet 2-Draht- RS 485 |
| Anschlusstyp | 2 RJ45 1 RJ45 |
| Zugriffsmethode | Slave Modbus TCP |
| Übertragungsgeschwindigkeit | 10, 100 Mbits 4.8 kbps 9.600 bit/s 19200 bit/s |
| Übertragungsrahmen | RTU |
| Anzahl der Adressen | 1…247 |
| Datenformat | 8 Bits, einstellbar auf ungerade, gerade oder keine Parität |
| Polarisierungsart | Keine Impedanz |
| 4-Quadranten-Betrieb möglich | Richtig |
| Profil der Asynchronmotorsteuerung | Variabler Standard-Drehmoment Optimierter Drehmomentmodus Konstanter Standard-Drehmoment |
| Steuerungsprofil für Synchronmotoren | Permanentmagnet-Motor Synchron-Reluktanzmotor |
| Max. Ausgangsfrequenz | 599 Hz |
| Beschleunigungs- und Verzögerungsrampen | Linear getrennt einstellbar von 0,01 - 9999 s |
| Motorschlupfkompensation | Nicht in der Permanentmagnet-Motorregelung verfügbar Einstellbar Automatisch, unabhängig von der Last Deaktivierbar |
| Taktfrequenz | 1 - 8 kHz einstellbar 2,5 - 8 kHz mit Leistungsminderungsfaktor |
| Nennschaltfrequenz | 2,5 kHz |
| Bremsen bis Stillstand | Durch Gleichstromeinspeisung |
| Bremsshopper integriert | Richtig |
| Netzstrom | 131,3 A bei 380 V (Normalbetrieb) 98,9 A bei 380 V (Schwerlastbetrieb) 112,7 A bei 480 V (Normalbetrieb) 86,9 A bei 480 V (Schwerlastbetrieb) |
| Max. Eingangsstrom | 131,3 A |
| Max. Ausgangsspannung | 480,0 V |
| Scheinleistung | 93,7 kVA bei 480 V (Normalbetrieb) 72,2 kVA bei 480 V (Schwerlastbetrieb) |
| Max. Spitzenstrom | 174 A während 60 s (Normalbetrieb) 159 A während 60 s (Schwerlastbetrieb) |
| Netzwerkfrequenz | 50 - 60 Hz |
| Potenziallinie Isc | 50 kA |
| Grundlaststrom bei hoher Überlast | 106,0 A |
| Grundlaststrom bei niedriger Überlast | 145,0 A |
| Verlustleistung in W | Natürliche Konvektion: 174 W bei 380 V, Schaltfrequenz 2,5 kHz Erzwungene Konvektion: 1369 W bei 380 V, Schaltfrequenz 2,5 kHz |
| mit Sicherheitsfunktion Safely Limited Speed (SLS) | Richtig |
| mit Sicherheitsfunktion Safe brake management (SBC/SBT) | Richtig |
| mit Sicherheitsfunktion Safe Operating Stop (SOS) | Falsch |
| mit Sicherheitsfunktion Safe Position (SP) | Falsch |
| mit Sicherheitsfunktion Safe programmable logic | Falsch |
| mit Sicherheitsfunktion Safe Speed Monitor (SSM) | Falsch |
| mit Sicherheitsfunktion Safe Stop 1 (SS1) | Richtig |
| mit Sicherheitsfunktion Safe Stop 2 (SS2) | Falsch |
| mit Sicherheitsfunktion Safe torque off (STO) | Richtig |
| mit Sicherheitsfunktion Safely Limited Position (SLP) | Falsch |
| mit Sicherheitsfunktion Safe Direction (SDI) | Falsch |
| Schutzart | Thermischer Schutz: Motor Safe Torque Off (sicher abgeschaltetes Drehmoment): Motor Motorphasenausfall: Motor Thermischer Schutz: Antrieb Safe Torque Off (sicher abgeschaltetes Drehmoment): Antrieb Übertemperatur: Antrieb Überstrom zwischen Ausgangsphasen und Erde: Antrieb Überlast der Ausgangsspannung: Antrieb Kurzschlussschutz: Antrieb Motorphasenausfall: Antrieb Überspannungen auf dem DC-Bus: Antrieb Überspannungsschutz Versorgungsspannung: Antrieb Unterspannungserkennung Netzspannung: Antrieb Phasenausfallserkennung der Versorgungsspannung: Antrieb Überdrehzahl: Antrieb Unterbrechungserkennung im Steuerstromkreis: Antrieb |
| Menge pro Satz | 1 |
| Breite | 290 mm |
| Höhe | 922 mm |
| Tiefe | 325,5 mm |
| Produktgewicht | 59 kg |
| Isolationswiderstand | |
|---|---|
| Geräuschpegel | 68,3 dB entspricht 86/188/EEC |
| Vibrationsfestigkeit | 1,5 mm Spitze zu Spitze (f= 2…13 Hz) entspricht IEC 60068-2-6 1 Gn (f= 13…200 Hz) entspricht IEC 60068-2-6 |
| Stoßfestigkeit | 15 Gn für 11 ms entspricht IEC 60068-2-27 |
| Umgebungseigenschaften | Beständigkeit gegen Chemikalien Klasse 3C3 entspricht IEC 60721-3-3 Beständigkeit gegen Staub Klasse 3S3 entspricht IEC 60721-3-3 |
| Relative Luftfeuchtigkeit | 5…95 % Betauung nicht zulässig entspricht IEC 60068-2-3 |
| Umgebungstemperatur bei Betrieb | -15…50 °C (ohne Leistungsminderung) 50…60 °C (mit Leistungsminderungsfaktor) |
| Betriebshöhe | 1000 - 4800 m mit Stromreduzierung 1 % pro 100 m |
| Betriebsposition | Senkrecht +/- 10 Grad |
| Produktzertifizierungen | UL CSA TÜV |
| Beschriftung | CE |
| Normen | UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Max. THDI | <48 % Von 80 bis 100 % Last entspricht IEC 61000-3-12 |
| Bauweise | Gekapselt |
| Elektromagnetische Verträglichkeit | Störfestigkeitsprüfung bei elektrostatischer Entladung Level 3 entspricht IEC 61000-4-2 Prüfung der Störfestigkeit gegen abgestrahlte hochfrequente elektromagnetische Felder Level 3 entspricht IEC 61000-4-3 Elektrische Funkentstörfestigkeitsprüfung Stufe 4 entspricht IEC 61000-4-4 1,2/50 μs - 8/20 μs Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-5 Leitungsgebundene HF-Störfestigkeitsprüfung Level 3 entspricht IEC 61000-4-6 |
| Umweltklasse (während des Betriebs) | Klasse 3C3 gemäß IEC 60721-3-3 Klasse 3S3 gemäß IEC 60721-3-3 |
| Max. Beschleunigung bei Stoßeinwirkung (während des Betriebs) | 150 m/s² bei 11 ms |
| Max. Beschleunigung unter Rüttelbelastung (während des Betriebs) | 10 m/s² bei 13 - 200 Hz |
| Max. Durchbiegung unter Rüttelbelastung (während des Betriebs) | 1,5 mm bei 2 - 13 Hz |
| Zulässige relative Luftfeuchtigkeit (während des Betriebs) | Klasse 3K5 gemäß EN 60721-3 |
| Kühlluftvolumen | 295 m3/h |
| Überspannungskategorie | III |
| Regelkreis | Einstellbarer PID-Regler |
| Geräuschpegel | 68,3 dB |
| Verschmutzungsgrad | 2 |
| Umgebungslufttemperatur beim Transport | -40…70 °C |
| Umgebungstemperatur bei Lagerung | -40…70 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 59,000 cm |
| VPE 1 Breite | 46,000 cm |
| VPE 1 Länge | 114,500 cm |
| VPE 1 Gewicht | 63,000 kg |
| Gewährleistung | 18 Monate |
|---|
