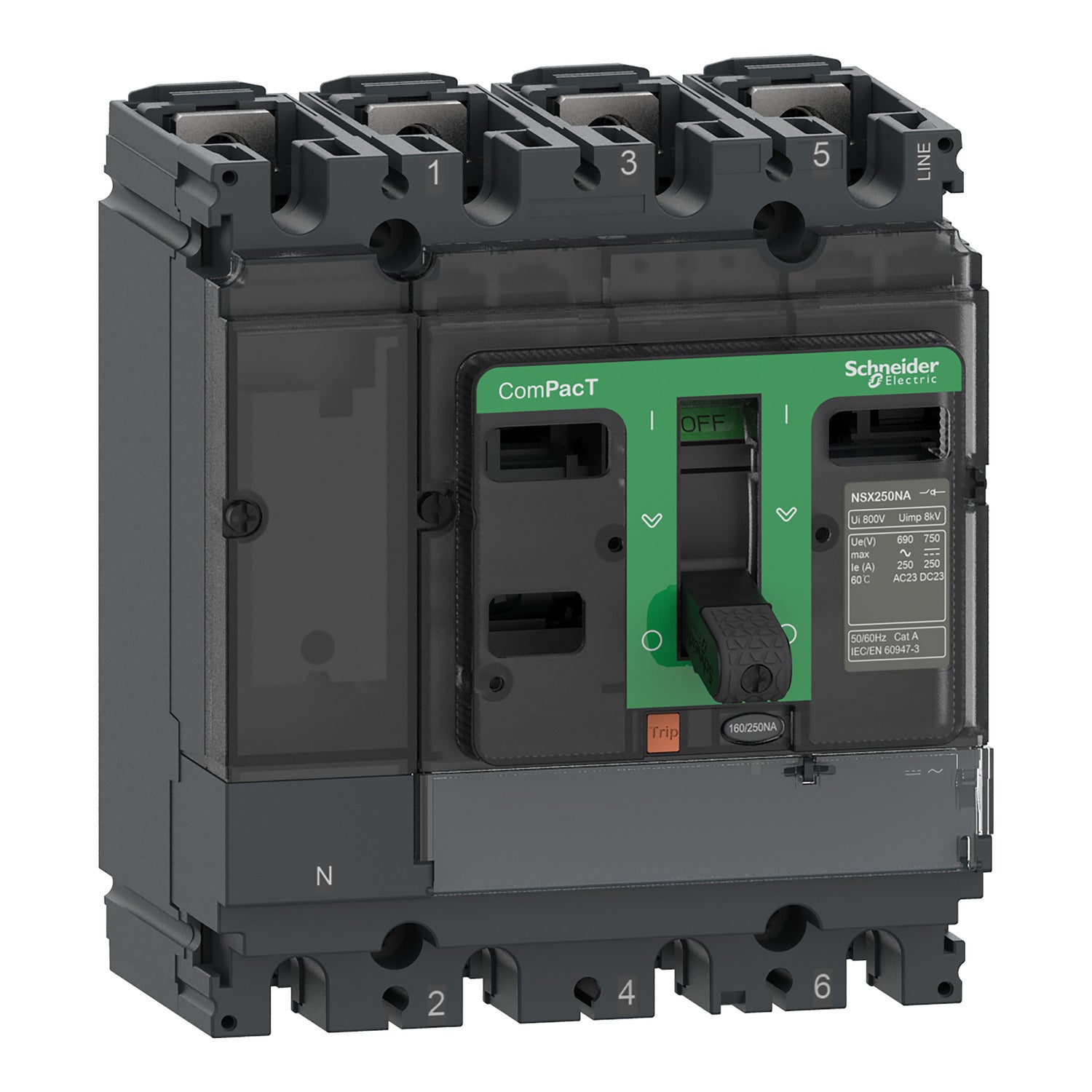

switch disconnector ComPacT NSX160NA, 4 poles, 160 A, AC22A, AC23A
Bei diesem ComPacT NSX160NA handelt es sich um einen kompletten 4-poligen Lasttrennschalter. Es wird zur Steuerung und Isolierung von Stromverteilungskreisen verwendet und erfordert einen vorgeschalteten Schutz. Der Betriebsstrom beträgt 160 A bei 415 VAC 50/60 Hz für die Gebrauchskategorien AC22A und AC23A. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Es ist mit einer Reihe optionaler Funktionen und Zubehörteile ausgestattet, die mit den Leistungsschaltern ComPacT NSX gemeinsam verwendet werden. Die Abmessungen für diese 4-polige Ausführung betragen 140 mm x 161 mm x 86 mm. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen.
| Baureihe | ComPacT neue Generation |
|---|---|
| Produktname | ComPacT NSX neue Generation |
| Kurzbezeichnung des Geräts | NSX160NA |
| Produkt- oder Komponententyp | Lasttrennschalter |
| Geräteanwendung | Verteilung |
| Beschreibung der Pole | 4P |
| [Ith] Konventioneller thermischer Strom in freier Luft | 160 A bei 50 °C |
| [Ie] Bemessungs-Betriebsstrom | AC-22A: 160 A AC 50/60 Hz 220 - 690 V AC-23A: 160 A AC 50/60 Hz 220 - 690 V DC-22A: 160 A DC 250 V 1 Pol DC-22A: 160 A DC 500 V 2 Pole in Serie DC-23A: 160 A DC 250 V 1 Pol DC-23A: 160 A DC 500 V 2 Pole in Serie DC-22A: 160 A DC 750 V 3 Pole in Reihe DC-23A: 160 A DC 750 V 3 Pole in Reihe |
| [Ue] Bemessungs-Betriebsspannung | 690 V AC 50/60 Hz 750 V DC 3 Pole in Reihe 500 V DC 2 Pole in Serie 250 V DC 1 Pol |
| Netzwerktyp | AC DC |
| Eignung für Isolation | Ja entspricht EN/IEC 60947-3 |
| Nutzungskategorie | AC-22A AC-23A DC-22A DC-23A |
| Ausschaltvermögen | NA |
| Kontaktstellungsanzeige | Ja |
| Sichtbarer Bruch | Nein |
| Montagemodus | Fest |
| [Icw] Bemessungs-Kurzzeitstromfestigkeit | 2,5 kA während 1 s 2,5 kA während 3 s 0,96 kA während 20 s |
| [Icm] Bemessungsgrenz-Kurzschlusseinschaltvermögen | 330 kA mit vorgeschaltetem Leistungsschalter 3,6 kA Lasttrennschalter allein |
| Steuerungstyp | Kippschalter |
| [Ui] Bemessungs-Isolationsspannung | 800 V AC 50/60 Hz |
| [Uimp] Bemessungs-Stoßspannungsfestigkeit | 8 kV |
| Montagehalterung | Rückwand |
|---|---|
| Anschluss auf der Oberseite | Frontseite |
| Anschluss auf der Unterseite | Frontseite |
| Anschlussraster | 35 mm |
| Mechanische Lebensdauer | 40000 Zyklen |
| Elektrische Lebensdauer | AC-22A: 30000 Zyklen 440 V AC 50/60 Hz Zoll/2 AC-23A: 30000 Zyklen 440 V AC 50/60 Hz Zoll/2 AC-22A: 15000 Zyklen 440 V AC 50/60 Hz Zoll AC-23A: 15000 Zyklen 440 V AC 50/60 Hz Zoll AC-22A: 10000 Zyklen 690 V AC 50/60 Hz Zoll/2 AC-23A: 10000 Zyklen 690 V AC 50/60 Hz Zoll/2 AC-22A: 5000 Zyklen 690 V AC 50/60 Hz Zoll AC-23A: 5000 Zyklen 690 V AC 50/60 Hz Zoll DC-22A: 10000 Zyklen 250 V DC Zoll/2 (1 Pol) DC-23A: 10000 Zyklen 250 V DC Zoll/2 (1 Pol) DC-22A: 5000 Zyklen 500 V DC Zoll (2 Pole in Reihe) DC-23A: 5000 Zyklen 500 V DC Zoll (2 Pole in Reihe) |
| Breite (B) | 140 mm |
| Höhe (H) | 161 mm |
| Tiefe (T) | 86 mm |
| Produktgewicht | 2,2 kg |
| Normen | EN/IEC 60947-1 EN/IEC 60947-3 |
| Schutzart (IP) | IP40 entspricht IEC 60529 |
|---|---|
| Schutzart (IK) | IK07 entspricht IEC 62262 |
| Schutzklasse gegen elektrischen Schlag | Klasse II |
| Verschmutzungsgrad | 3 entspricht IEC 60664-1 |
| Umgebungstemperatur bei Betrieb | -25…70 °C |
| Umgebungstemperatur bei Lagerung | -50…85 °C |
| VPE 1 Art | PCE |
|---|---|
| VPE 1 Menge | 1 |
| VPE 1 Höhe | 14,000 cm |
| VPE 1 Breite | 14,800 cm |
| VPE 1 Länge | 19,500 cm |
| VPE 1 Gewicht | 2,409 kg |
| VPE 2 Art | S03 |
| VPE 2 Menge | 6 |
| VPE 2 Höhe | 30,000 cm |
| VPE 2 Breite | 30,000 cm |
| VPE 2 Länge | 40,000 cm |
| VPE 2 Gewicht | 14,994 kg |
| Gewährleistung | 18 Monate |
|---|
