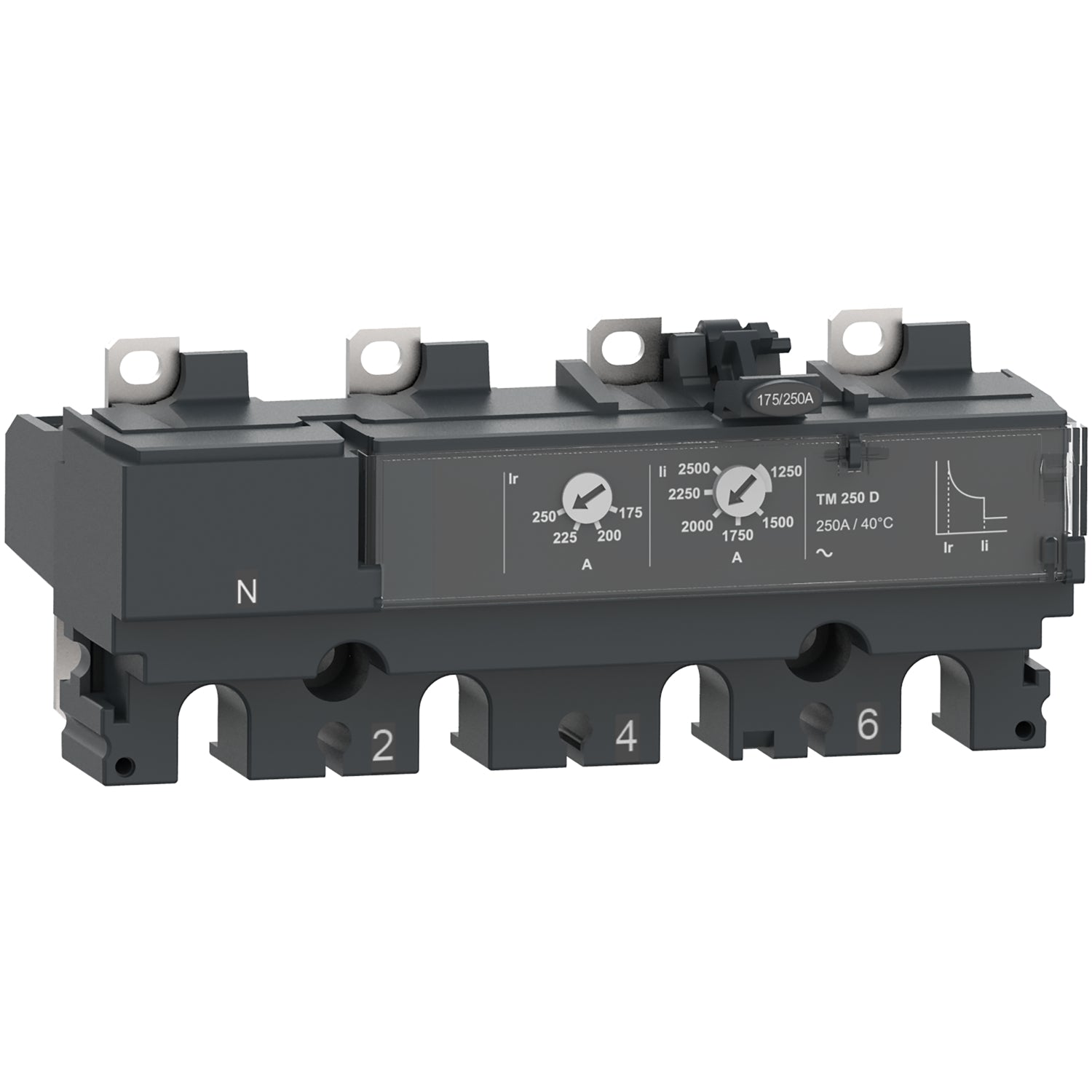

Das TM200D ist ein thermo-magnetisches Auslösegerät mit 4 Polen und 4d, das bei den Leistungsschaltern ComPacT NSX 250 zum Einsatz kommt. Dieses thermo-magnetische Auslösegerät mit einer Nennleistung von 200 A ist die optimale Wahl für alle Verteilungsanwendungen. Sie verfügt über einen einstellbaren thermischen Überlastschutz und einen festen magnetischen Schutz gegen Kurzschlüsse. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Hauptmerkmale
| Baureihe |
ComPacT neue Generation |
| Baureihe |
ComPacT NSX100 - 250 DC PV neue Generation |
| Produkt- oder Komponententyp |
Auslöseeinheit |
| Name des Auslösers |
TM-D |
| Auslöser-Technologie |
Thermomagnetisch |
| Kompatible Produktfamilie |
ComPacT neue Generation NSX250 |
| Geräteanwendung |
Verteilung |
| Beschreibung der Pole |
4P |
| Beschreibung der geschützten Pole |
4D |
| Neutralposition |
Links |
| Schutzfunktionen des Auslösers |
LI |
| Schutzart |
L : für Überlastschutz (thermisch)
I : für Kurzschlussschutz (magnetisch) |
| Nennwert der Auslöseeinheit |
200 A bei 40 °C |
| [Ue] Betriebs-Bemessungsspannung |
690 V AC 50/60 Hz |
| Netzwerktyp |
AC |
| Netzwerkfrequenz |
50/60 Hz |
| Montageart des Leistungsschalters |
Fest |
Zusatzmerkmale
| [Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz) |
Einstellbar |
| [Ir] Einstellbereich der Langzeitschutzaufnahme |
0,7 - 1 x In |
| [tr] Typ der Einstellung der Langzeitschutzverzögerung |
Fixiert |
| [tr] Einstellbereich der Langzeitschutzverzögerung |
120…400 s bei 1,5 x In
15 s bei 6 x Ir |
| Neutrale Schutzeinstellungen |
1 x Ir (4D) |
| [Ii] Typ der Einstellung des unverzögerten Kurzschlussschutzes |
Einstellbar |
| [Ii] Einstellbereich des unverzögerten Kurzschlussschutzes |
5 - 10 x In |
| Erdschlussschutz |
Ohne |
Montage
| Normen |
EN/IEC 60947-2 |
| Schutzklasse gegen elektrischen Schlag |
Klasse II |
| Verschmutzungsgrad |
3 entspricht IEC 60947-1 |
| Schutzart (IP) |
IP40 entspricht IEC 60529 |
| Umgebungstemperatur bei Betrieb |
-25…70 °C |
| Umgebungstemperatur bei Lagerung |
-50…85 °C |
Verpackungseinheiten
| VPE 1 Art |
PCE |
| VPE 1 Menge |
1 |
| VPE 1 Höhe |
6,500 cm |
| VPE 1 Breite |
9,500 cm |
| VPE 1 Länge |
15,000 cm |
| VPE 1 Gewicht |
596,000 g |
| VPE 2 Art |
S03 |
| VPE 2 Menge |
23 |
| VPE 2 Höhe |
30,000 cm |
| VPE 2 Breite |
30,000 cm |
| VPE 2 Länge |
40,000 cm |
| VPE 2 Gewicht |
14,108 kg |
Vertragliche Gewährleistung
| Gewährleistung |
18 Monate |
