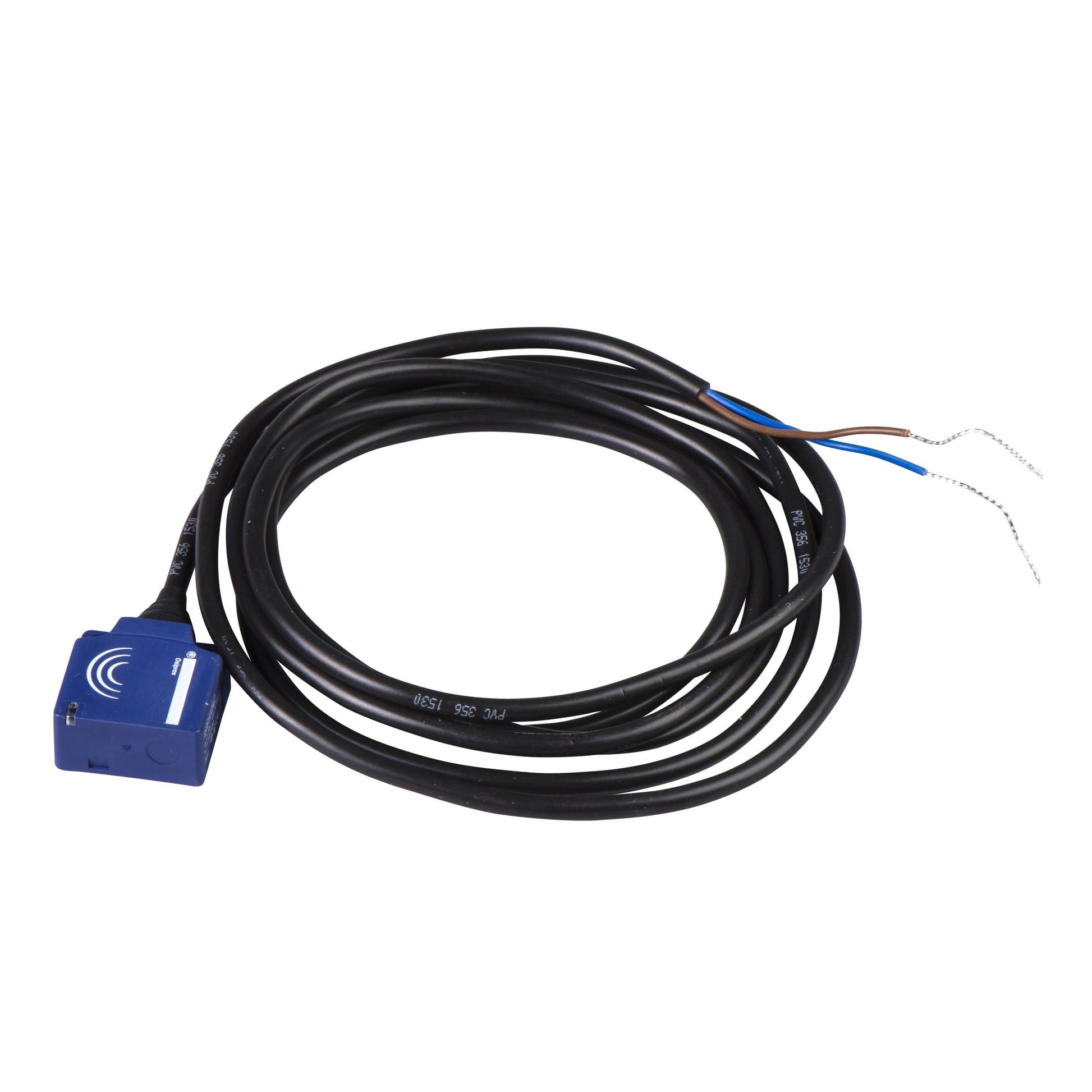

Telemecanique Sensors - XS7E1A1DAL2

Der induktive Näherungssensor Schneider Electric XS dient ausschließlich zur Erkennung von Metallobjekten. Er besteht im Wesentlichen aus einem Oszillator, dessen Wicklungen die Erfassungsfläche bilden. Vor diesen Wicklungen wird ein alternierend magnetisches Feld erzeugt. Wenn ein Metallobjekt innerhalb des vom Sensor erzeugten Magnetfeldes platziert wird, bilden die resultierenden Ströme eine zusätzliche Last und die Schwingungen werden eingestellt. Dies bewirkt, dass der Ausgangstreiber arbeitet und je nach Sensortyp ein Schließer- (NO) oder Öffner- (NC) Ausgangssignal erzeugt wird.

Gehäusetyp fest
Unterputzmontage des Detektors
Annahme
Bündige Montage möglich
Material: Kunststoff
Gehäusematerial PBT
Art des Ausgangssignals Diskret
Verdrahtungstechnik 2-adrig
Diskrete Ausgangsfunktion 1 Schließer
Ausgangsstromkreis Typ DC
Elektrisches Anschlusskabel
Kabellänge: 2 m
[US] Nennversorgung
Spannung
12...24 V dc mit Verpolungsschutz
Schaltleistung in
mA
1,5...100 mA DC mit Überlast und Kurzschluss
Schutz
